Портал ЧПУ станка X-1560 / Z-450
Портал ЧПУ станка X-1560 / Z-450

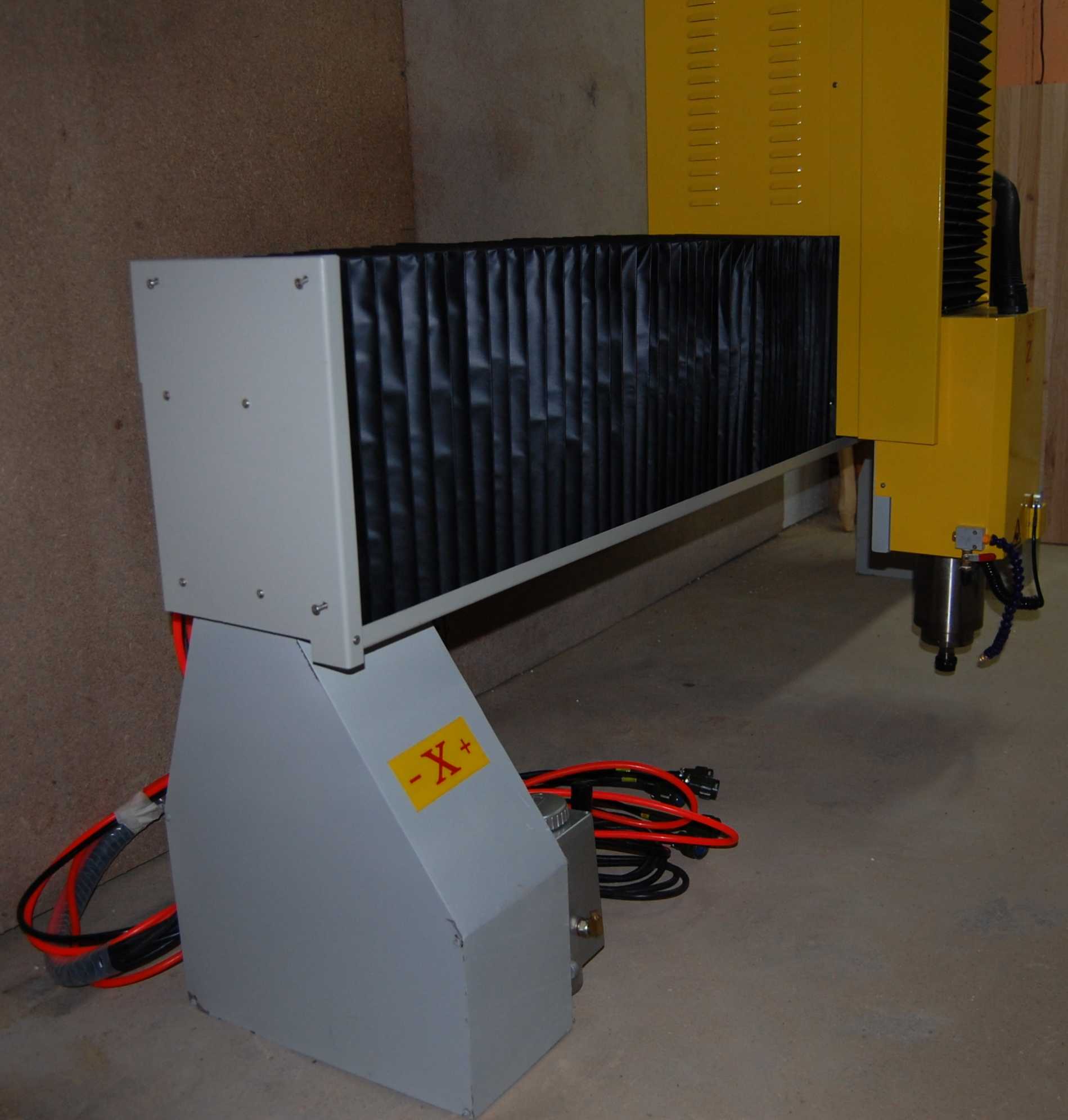

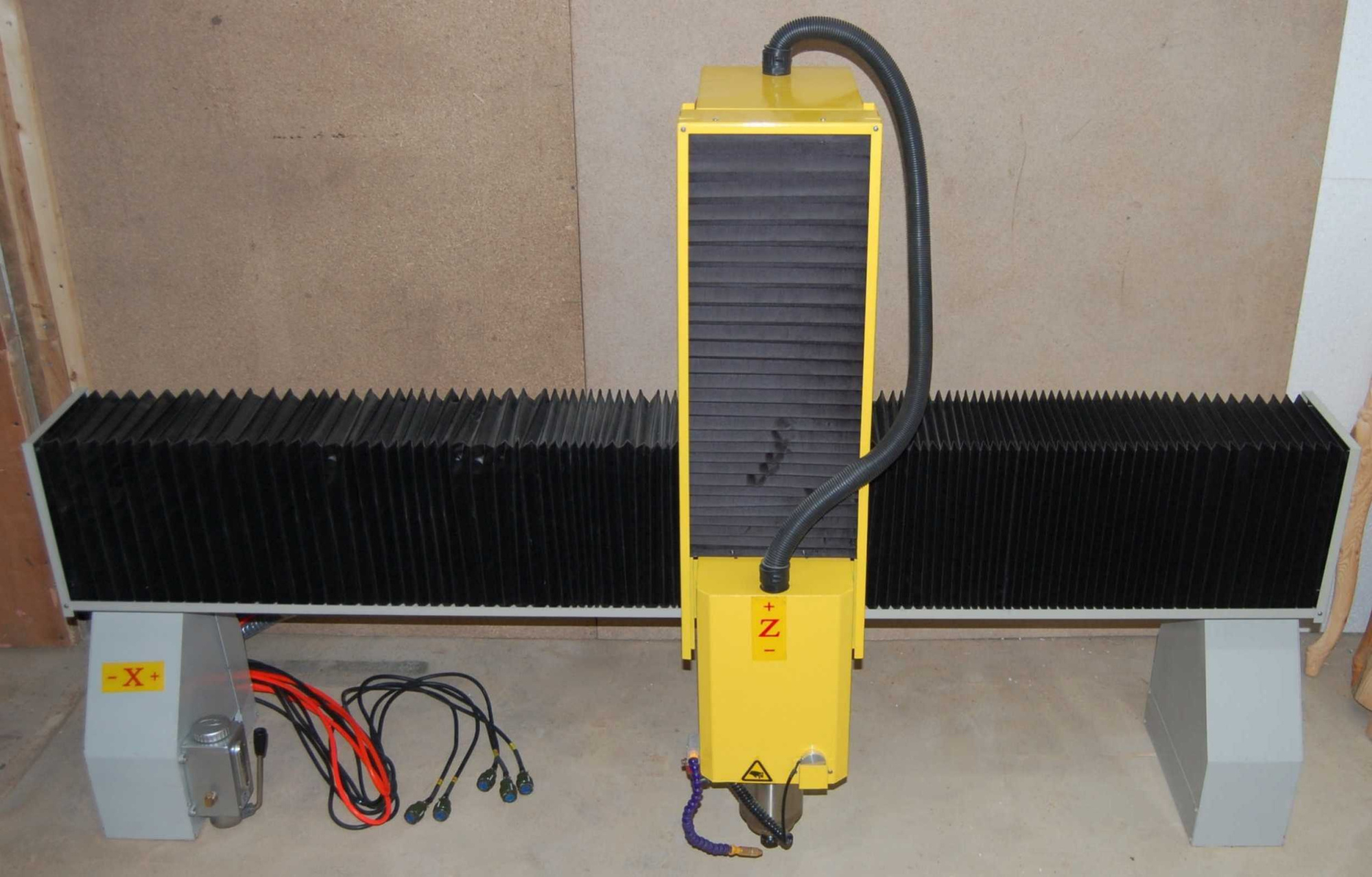

Портал ЧПУ станка X-1560 / Z-450 — полностью в сборе, готов к установке

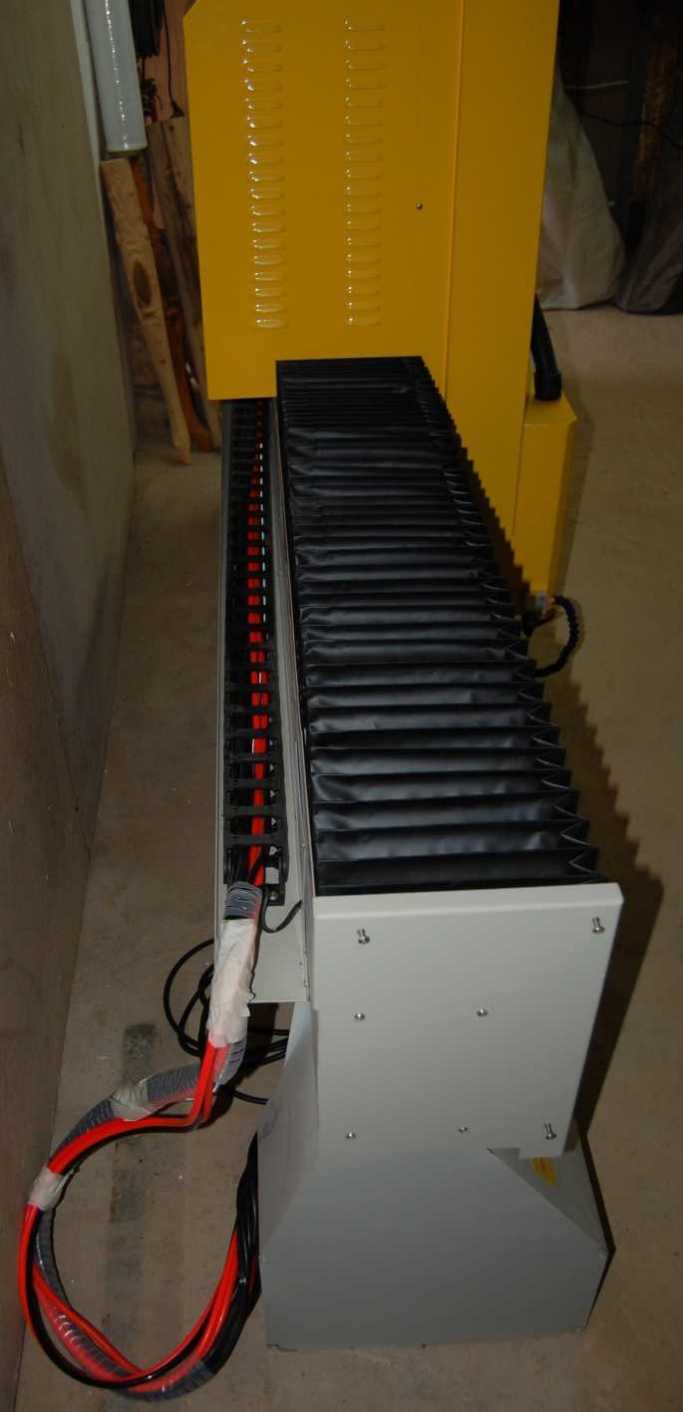

Портал ЧПУ X-1560 / Z-450 — одна из самых сложных и ответственных частей конструкции станка. Портал поставляется полностью в сборе и готов к эксплуатации: установлен шпиндель и двигатели на осях, проложены провода через гибкий кабельный укладчик, подведены шланги водяного охлаждения шпинделя, установлены высокоточные бесконтактные датчики по осям. В наличии на складе — нажмите «Заказать» для выставления счёта и расчёта доставки. Отправка — Деловыми линиями.
Портал можно установить на имеющуюся станину или на самостоятельно изготовленный каркас. Также он подходит как база для создания станка с поворотной осью (для обработки объектов вращения) при жёстком креплении на станину, либо может быть поставлен на направляющие нужной длины (например, типа HIWIN).
Назначение
- Изготовление промышленных ЧПУ-станков под требуемые габариты рабочей зоны
- Модернизация/ремонт станков и сборка станка на собственной станине
- Работы по твёрдым материалам: камень, мрамор, металлы и др. (расчётные значения конструкции)
Основные характеристики
- Габариты портала 1560/400: ширина 2150 мм, глубина 580 мм, высота 1300 мм
- Ход шпинделя по оси X: 1560 мм
- Ход шпинделя по оси Z: 400 мм
- Просвет X: 1740 мм
- Просвет Z: 415 мм
- Пылезащита: защищены обе оси X и Z
Комплектация и узлы
- Шпиндель: 3 кВт / 220V, 24000 об/мин, водяное охлаждение
- Двигатели по осям: шаговые NEMA34, 6A

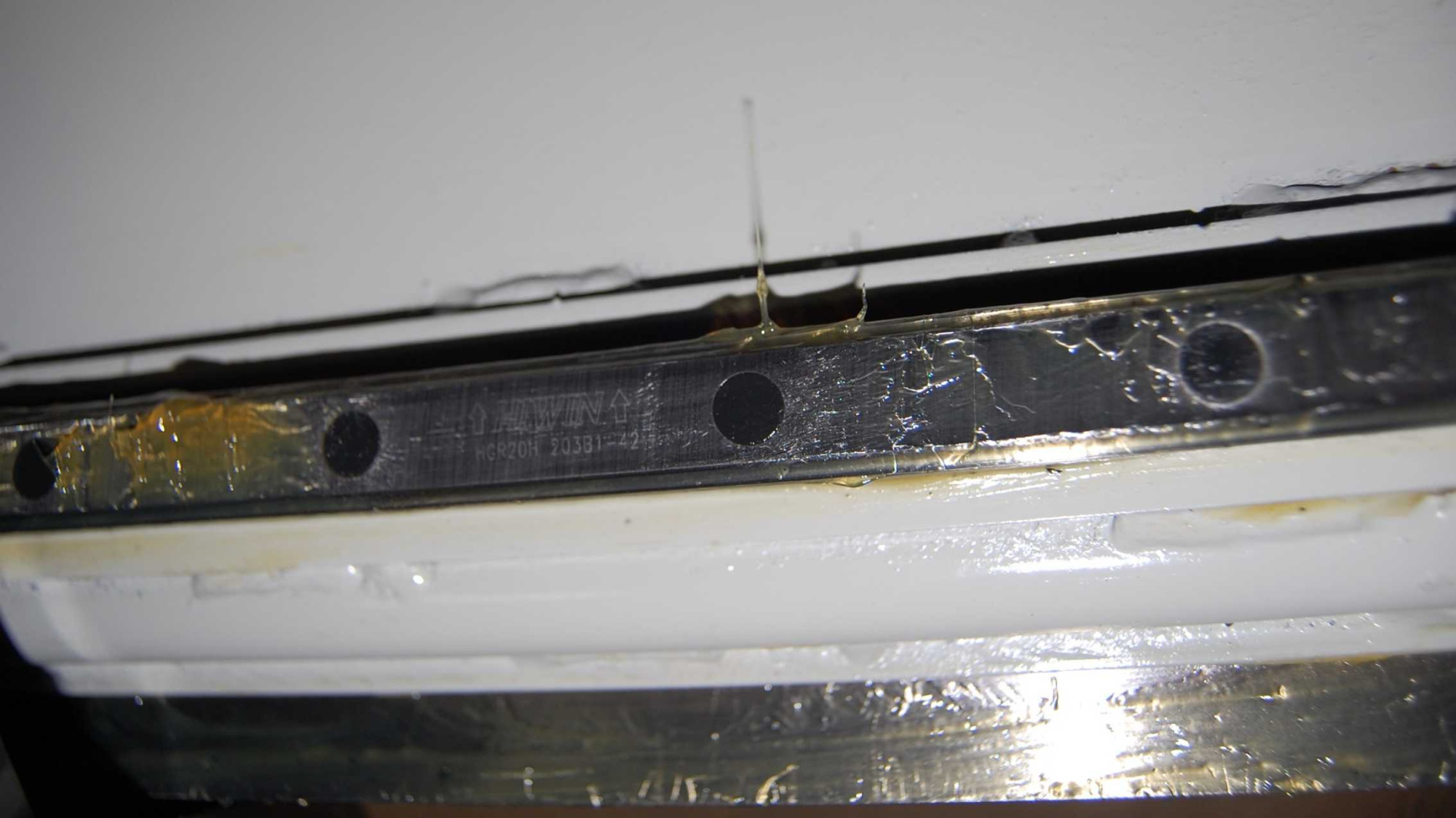

- Ось X: направляющие/подшипники HIWIN (прямоугольные), привод зубчатая рейка

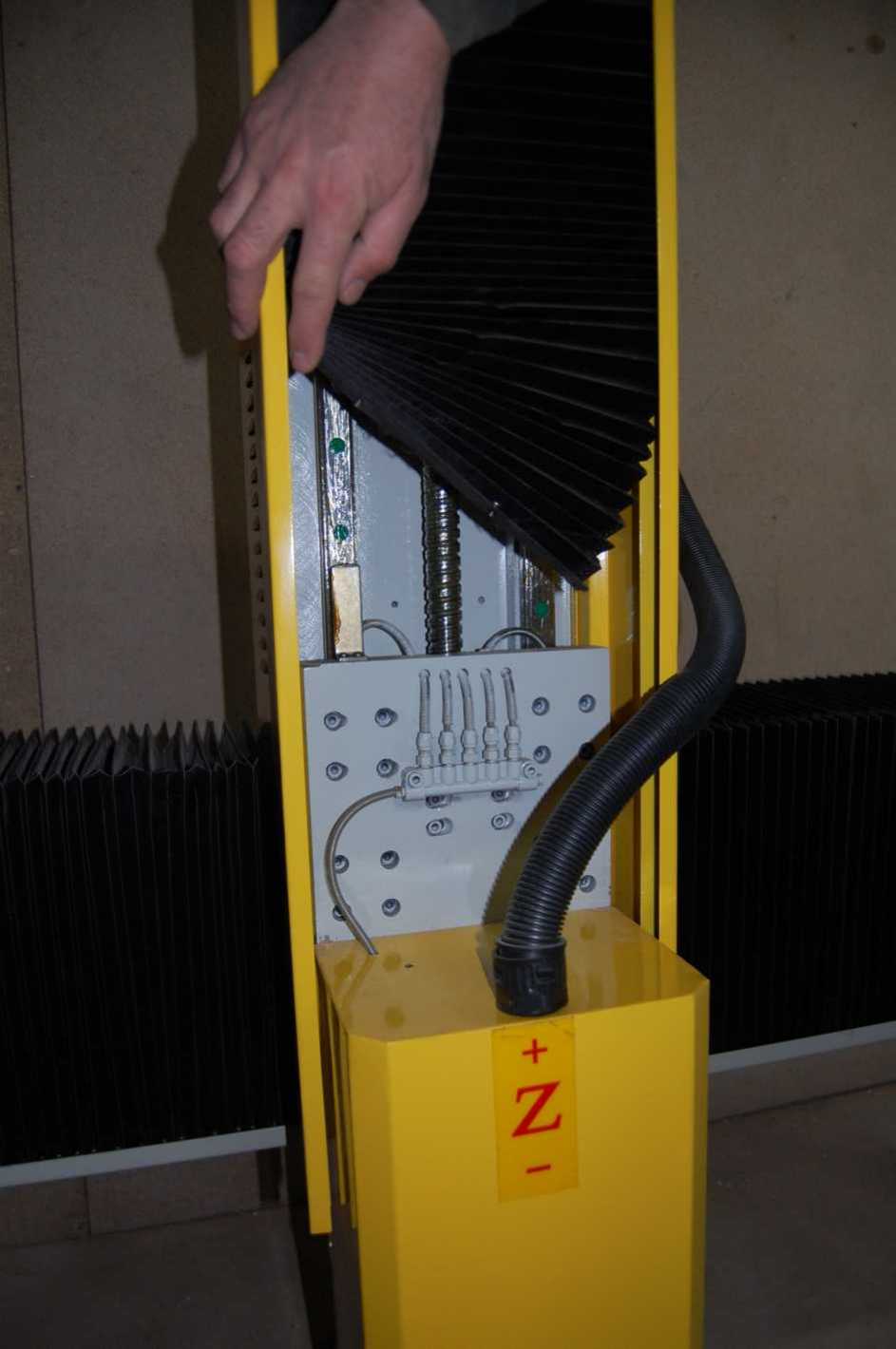

- Ось Z: направляющие/подшипники HIWIN (прямоугольные), привод ШВП
- Централизованная система смазки «одной кнопкой»: все подшипники по X и Z
- Датчики: высокоточные бесконтактные по осям + датчик высоты инструмента
- Дополнительно: шарнирный шланг подачи жидкости под фрезу
- Вертикальные опоры: литьё
Скорости и точность
- Гарантированная скорость по оси X: 20 м/мин
- Гарантированная скорость по оси Z: 10 м/мин
- Механическая точность по осям X/Z: не хуже 0.03 мм / 0.025 мм
- Точность калибровки в начало координат по X/Z: не хуже 0.01 мм
Дополнительная информация
- Вес: 200 кг
- Поставка: в наличии на складе, отгрузка Деловыми линиями в течении 1-3 дней после оплаты
