Обработка карбона, стеклопластика и других слоистых композитов на ЧПУ требует правильно подобранной геометрии фрезы, устойчивого крепления листа и отвода стружки. В этой статье собраны практические испытания фрез по карбону, HPL, текстолиту, OSB, ДСП, парониту и фанере.
Сравнение выполнено в цеховых условиях. Ниже приведены результаты испытаний разных листовых материалов: качество кромки, режимы резания, фотографии и видео, а также ссылки на использованные фрезы TOPINCITY.
Для HPL и ламинированной ДСП наилучший результат показали фрезы со стружколомом и прямыми зубьями TCTST. Для OSB важны правильная траектория подрезки и удаление стружки. Компрессионные TCTRC/TCCMP и прижимные RouterD помогают уменьшить сколы и ворс на тонких листах, но сильнее удерживают стружку в пазу. Режимы из теста нельзя переносить на другой станок без корректировки.
Какие материалы проверялись

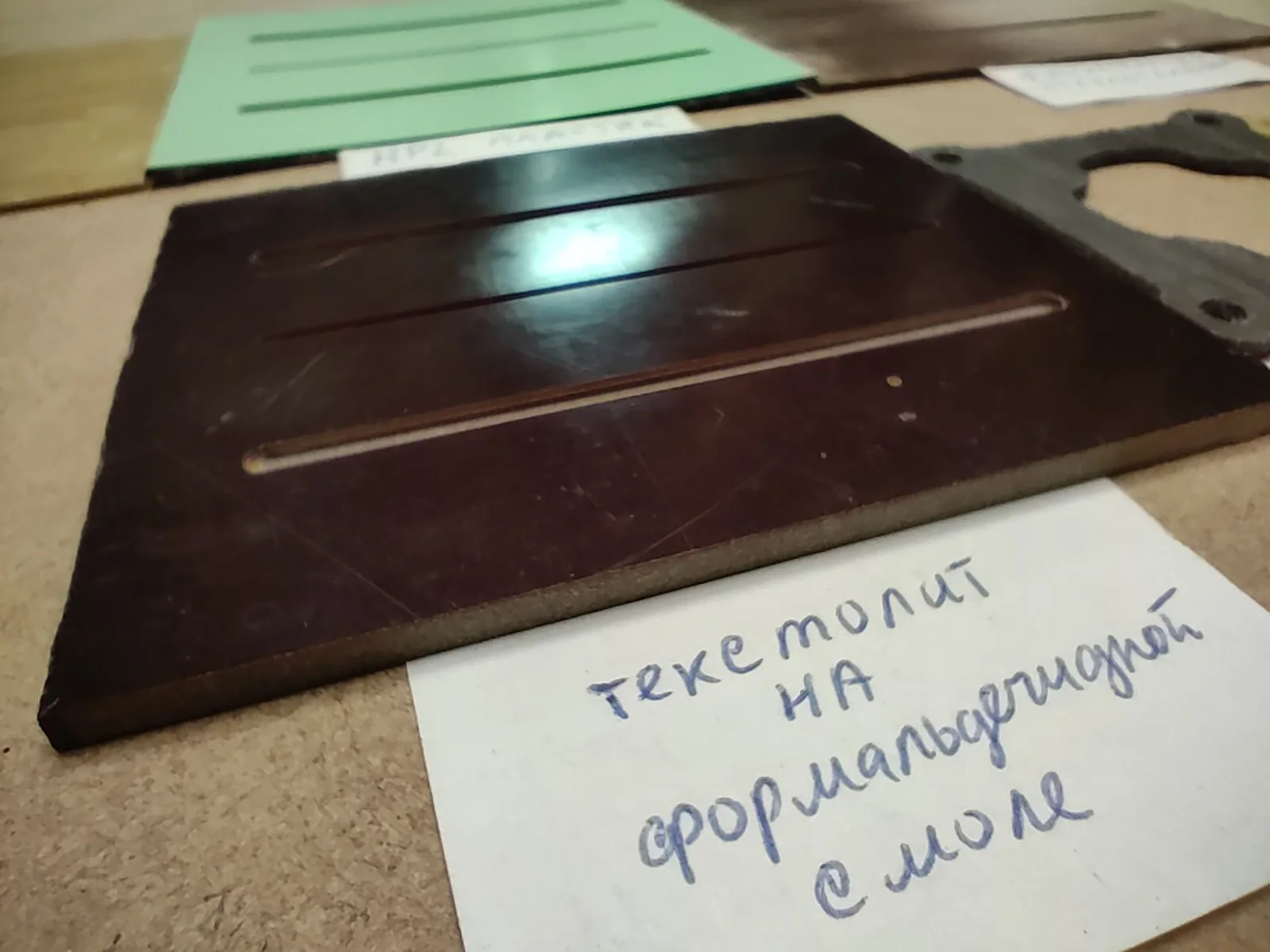

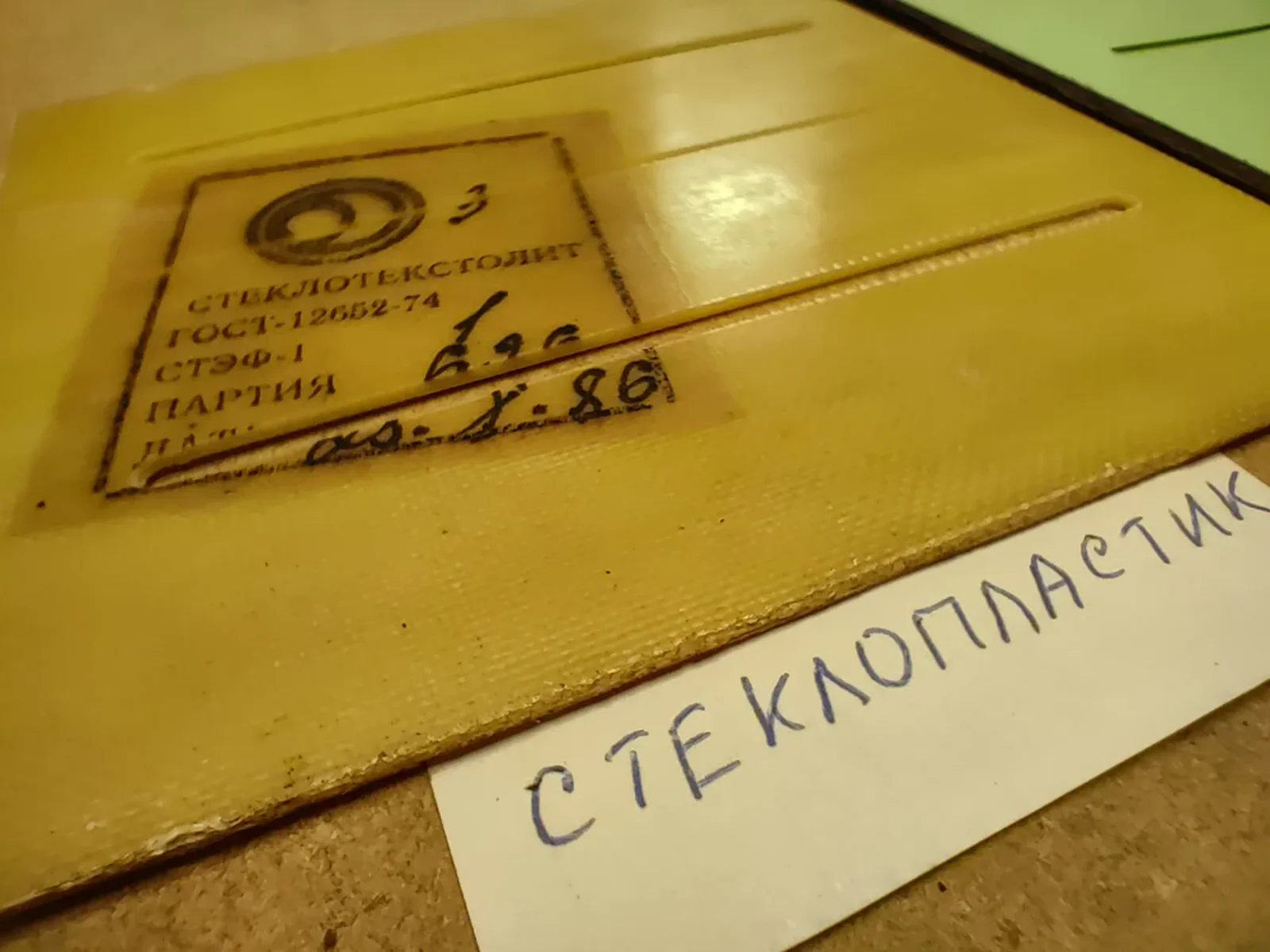

В работе исследовались ДСП с наклеенным HPL и ламинированная ДСП, плита OSB, фанера, стеклопластик (карбон), фольгированный стеклотекстолит, текстолит на тканевой основе, формальдегидный текстолит и паронит. Тонкие листы прорезались насквозь, а более толстые заготовки обрабатывались послойно.
Карбон относится к стеклопластикам, но вместо стеклоткани использует углеродную ткань. Поэтому рекомендации по фрезерованию фольгированного стеклотекстолита можно применять к карбону с той же осторожностью: не врезать фрезу вертикально в смолу, а использовать угловое или спиральное врезание.
Тесты 1–3: HPL, ламинированная ДСП и OSB

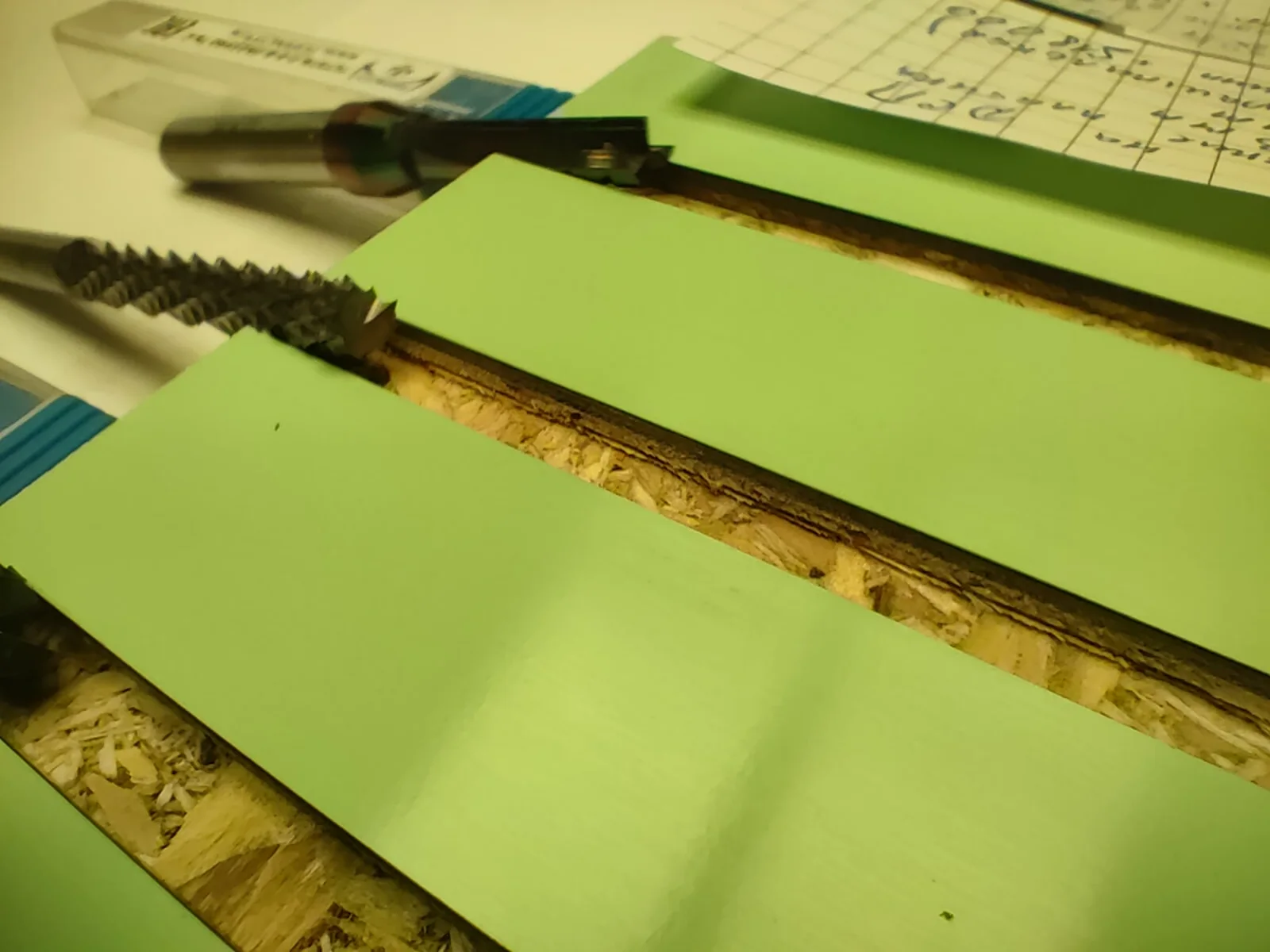

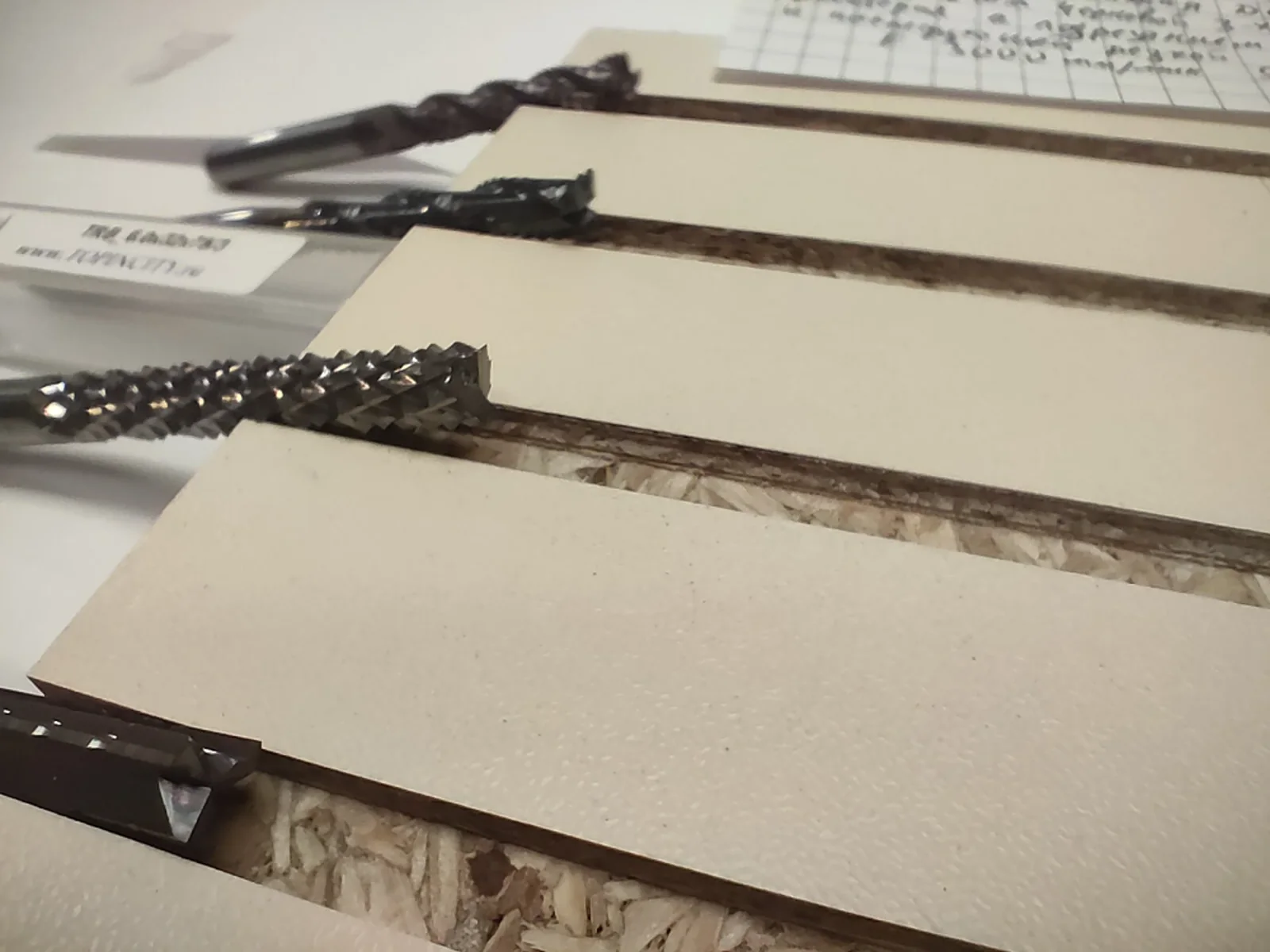

На первой серии испытаний контрольным инструментом стала обычная двухперьевая фреза Carbide End Mill 6 мм — ноунейм‑модель из массмаркета с непонятными производителем и назначением. При подаче 3500 мм/мин, 18 000 об/мин и шаге в слой 3 мм за два прохода на левом и правом ребре образовались заметные сколы финишного цветного покрытия. Для сравнения использовались трёхзубая черновая TRB6.0x20x60/3, рашпильная «кукуруза», черновой стружколом Turbo6.0/4/6.0h21L50 nACo и прямая TCTST6.0-3-8.0h22S40 Ta-C.
Почему это важноРезультат с Carbide End Mill показателен: внешне похожая на профессиональную фреза без понятного производителя и назначения не гарантирует чистый рез даже при стабильных режимах. Инструмент с проверенной геометрией и назначением заметно снижает риск сколов и брака.
| Материал и операция | Инструмент | Режим испытания | Результат |
|---|---|---|---|
| Тест 1 — ДСП с наклеенным HPL | |||

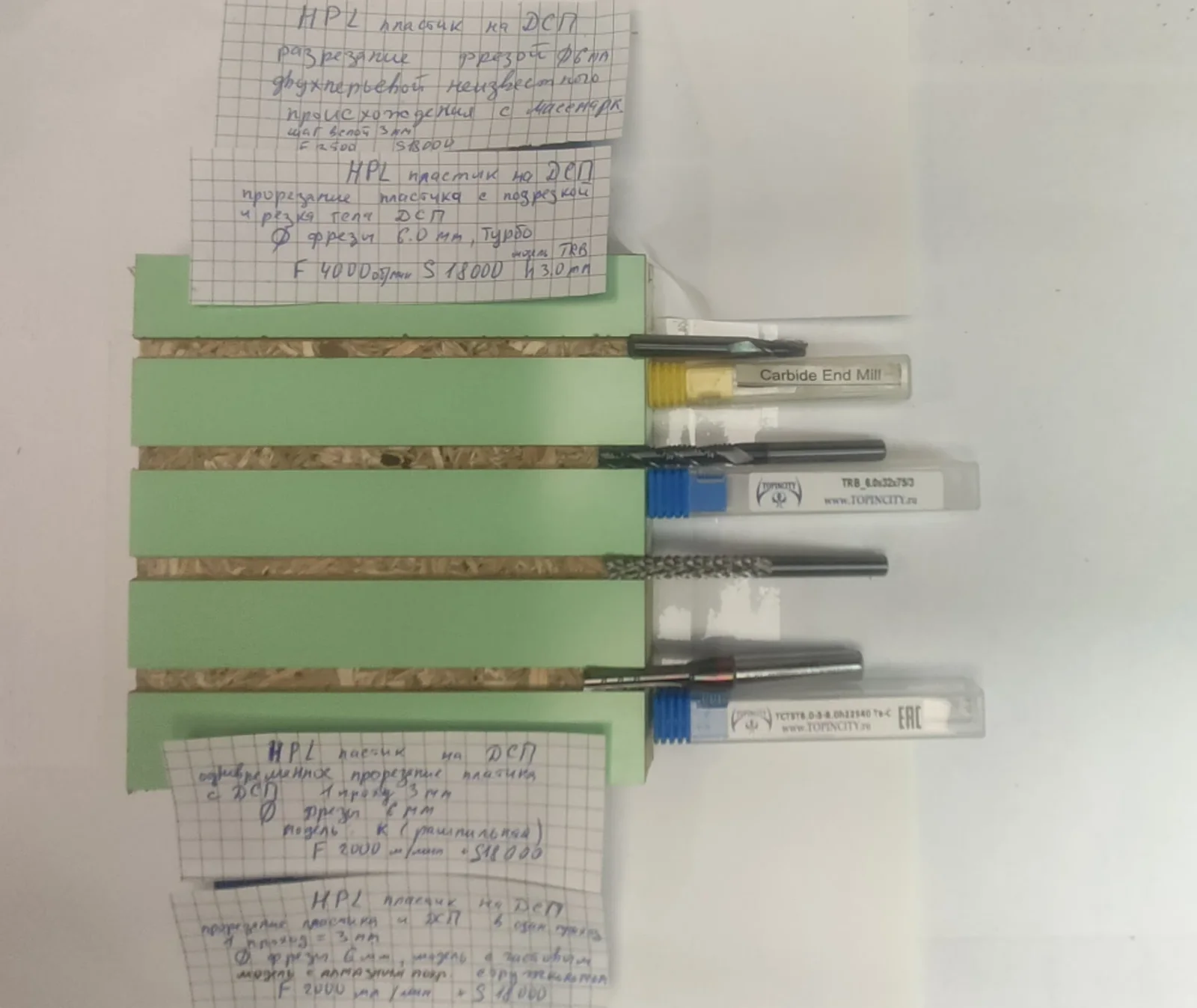

| Паз 3 мм, два прохода | Carbide End Mill 6 мм ноунейм из массмаркета | S 18 000; F 3 500; Ap 3 мм | Сколы финишного покрытия по обоим рёбрам. |
| Паз 3 мм, два прохода, подрезка | TRB6.0x20x60/3 | S 18 000; F 4 000; Ap 3 мм | Чистые стенки и практически без микросколов. |

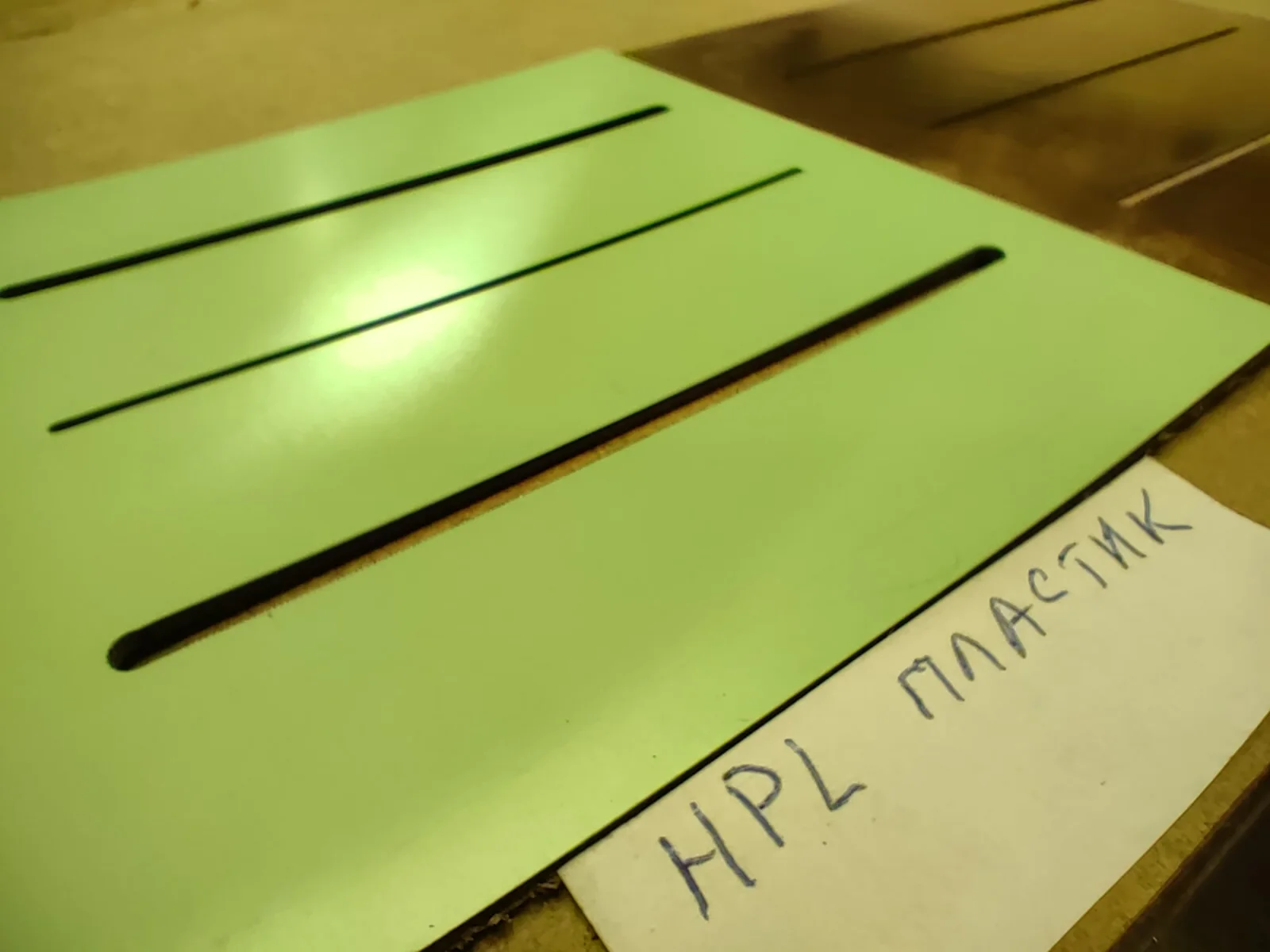

| Паз 3 мм, один проход | TCTST6.0-3-8.0h22S40 Ta-C | S 18 000; F 2 000; Ap 3 мм | Хороший рез HPL и чистое дно паза. |
| Тест 2 — ламинированная ДСП | |||

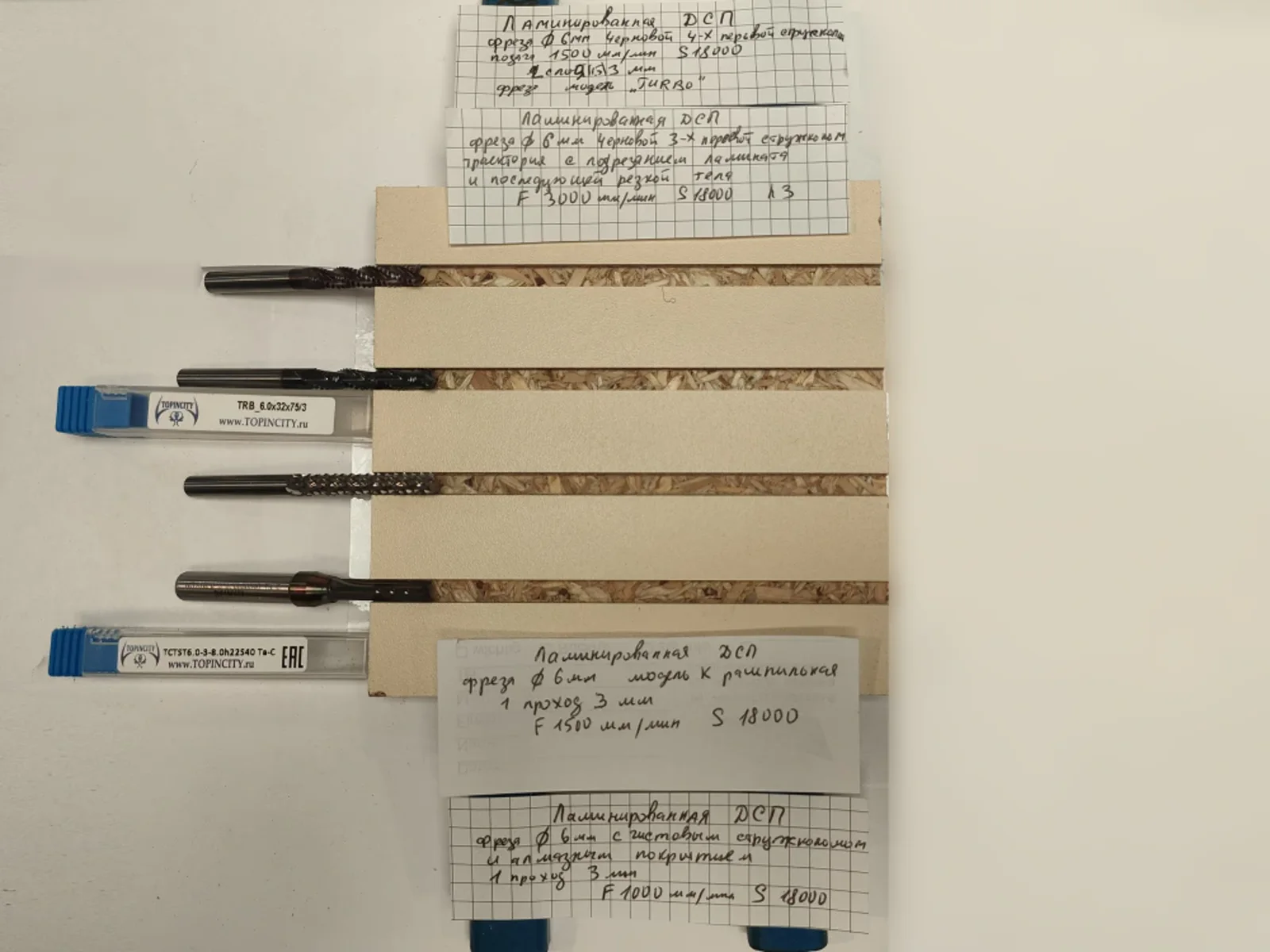

| Паз 3 мм, два прохода | Turbo6.0/4/6.0h21L50 nACo | S 18 000; F 1 500; Ap 1,5 мм | Нет сколов ламинации, стенки чистые. |
| Паз 3 мм, два прохода, подрезка | TRB6.0x20x60/3 | S 18 000; F 3 000; Ap 3 мм | Высокое качество обеих стенок. |
| Паз 3 мм, один проход | TCTST6.0-3-8.0h22S40 Ta-C | S 18 000; F 1 000; Ap 3 мм | Рез без сколов, чистое дно. |
| Тест 3 — OSB | |||

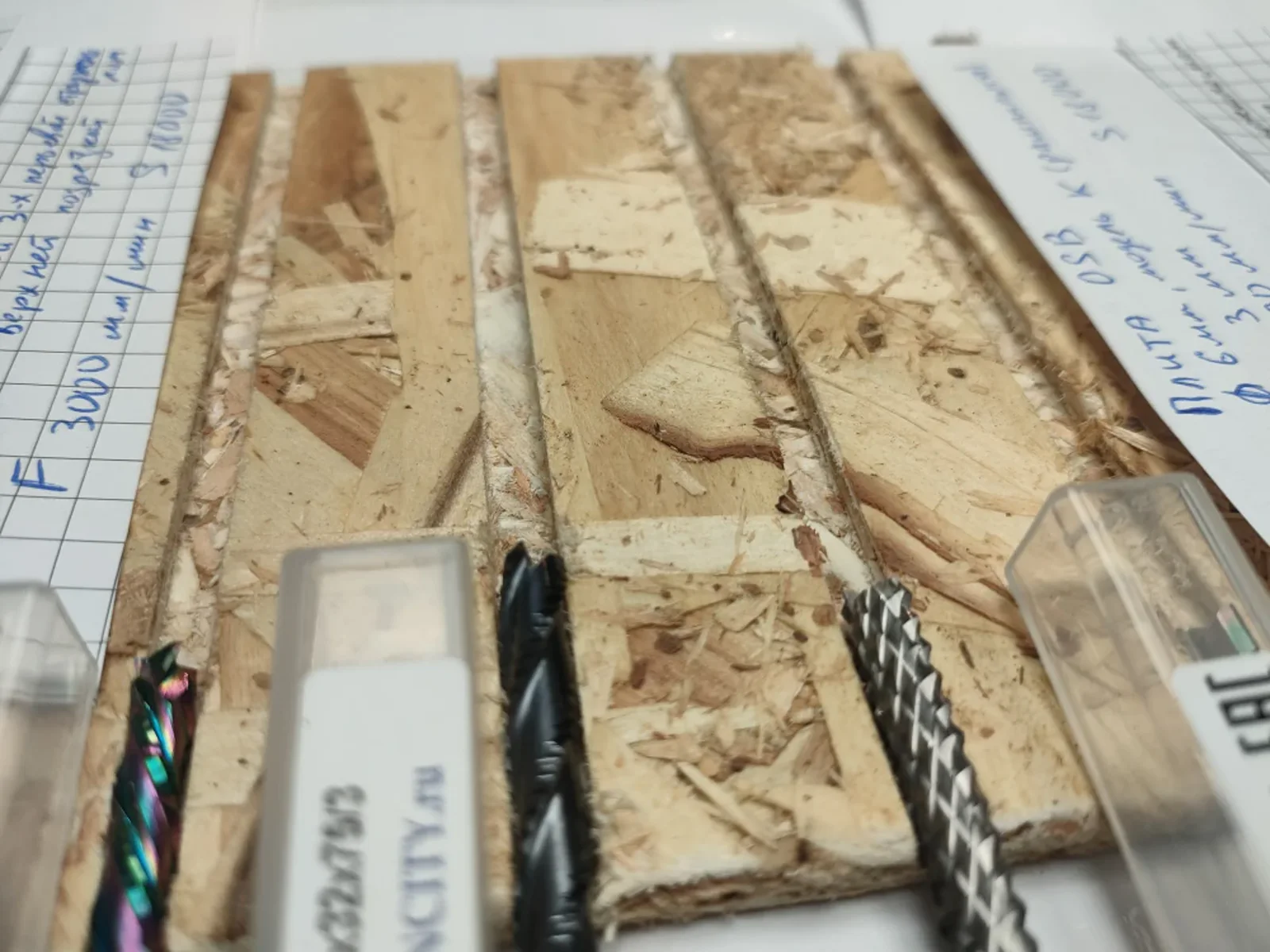

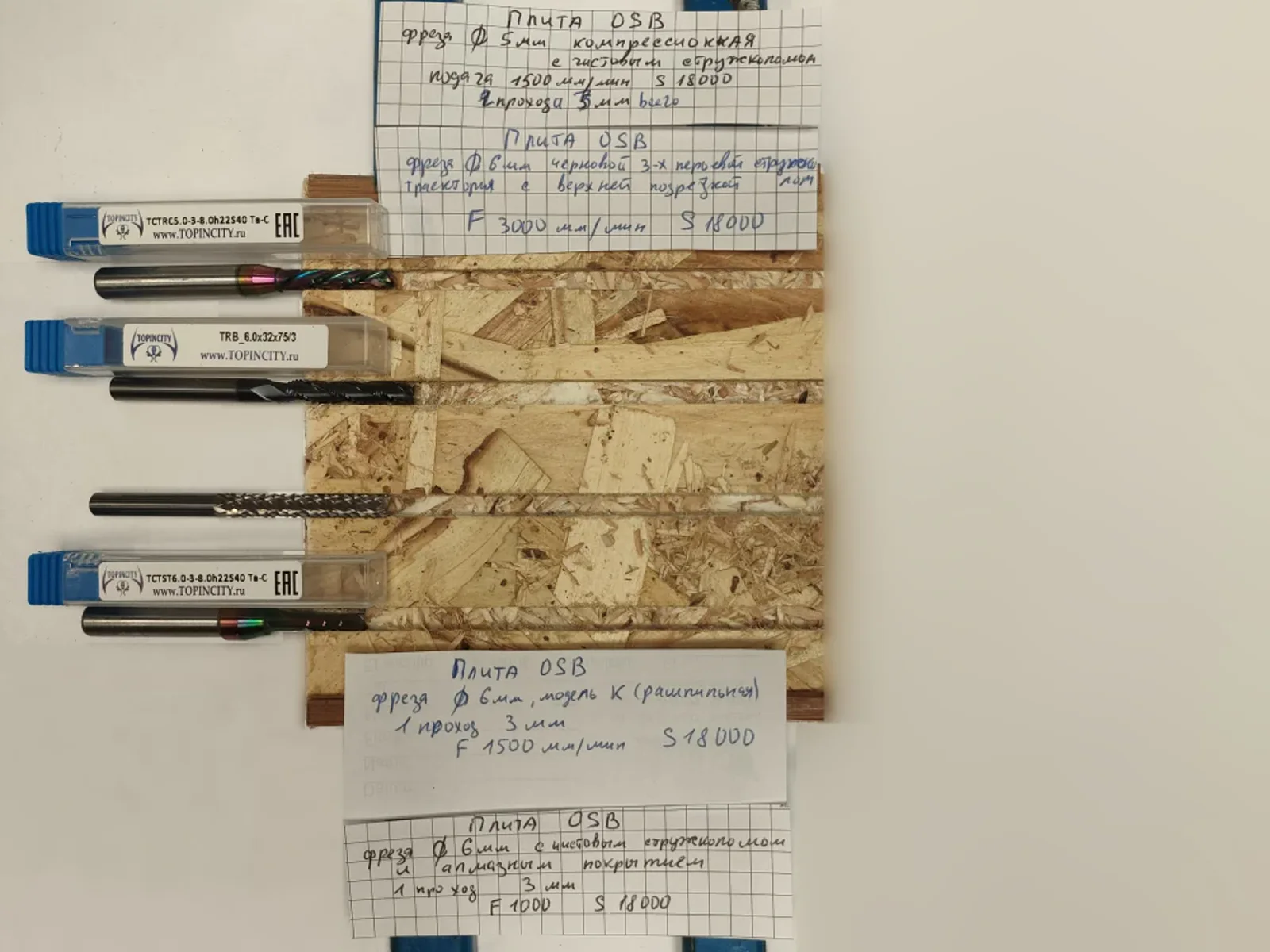

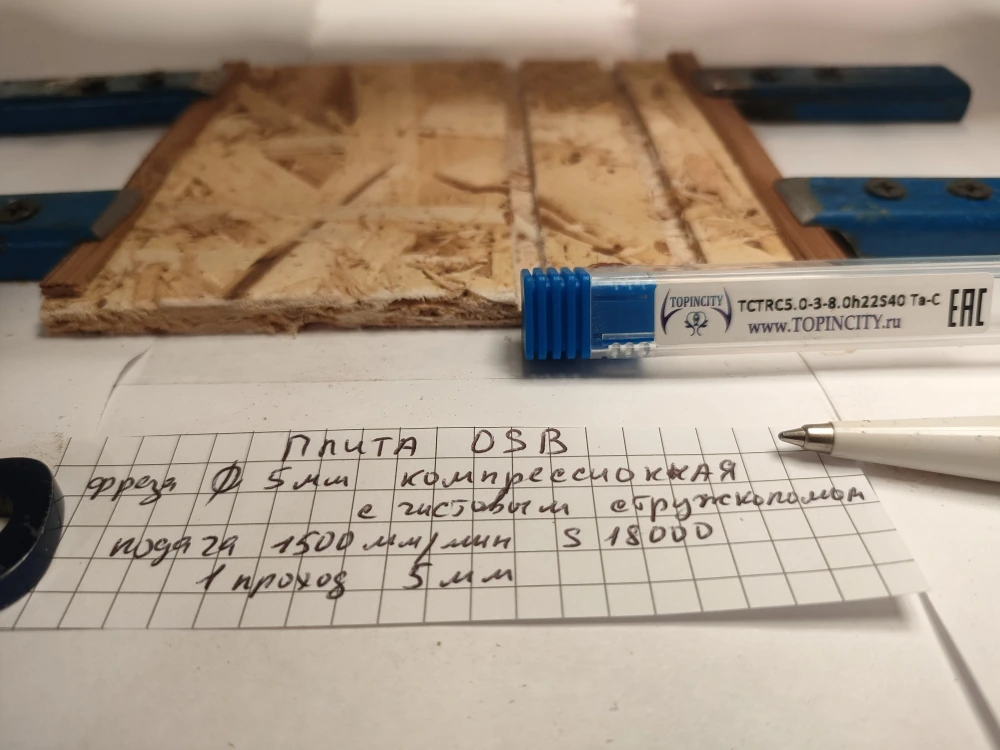

| Раскрой плиты | TCTRC6.0-3-8.0h22S40 Ta-C | S 18 000; F 1 500 | Хороший результат, но отдельные волокна дают ворс. |
| Раскрой с подрезкой | TRB6.0x20x60/3 | S 18 000; F 3 000; Ap 3 мм | Стабильно, небольшие дефекты из-за параллельных волокон. |
| Раскрой плиты | TCTST6.0-3-8.0h22S40 Ta-C | S 18 000; F 1 000; Ap 3 мм | В этом материале ожидаемого качества не получено. |

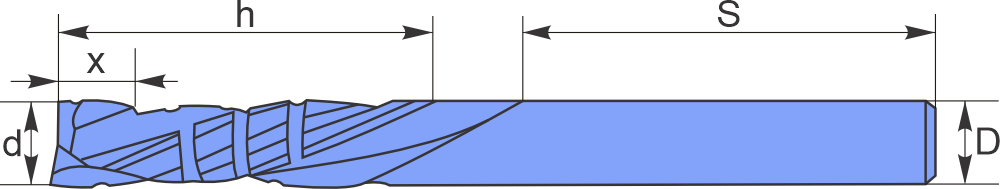

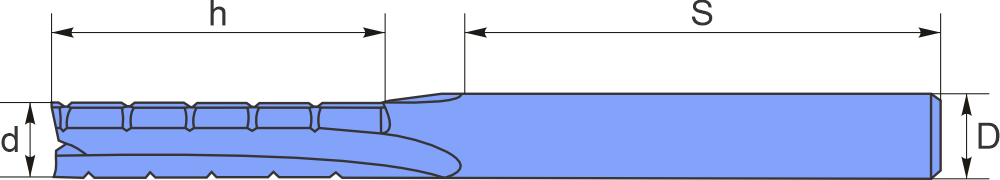

Инструмент из тестов 1–3:

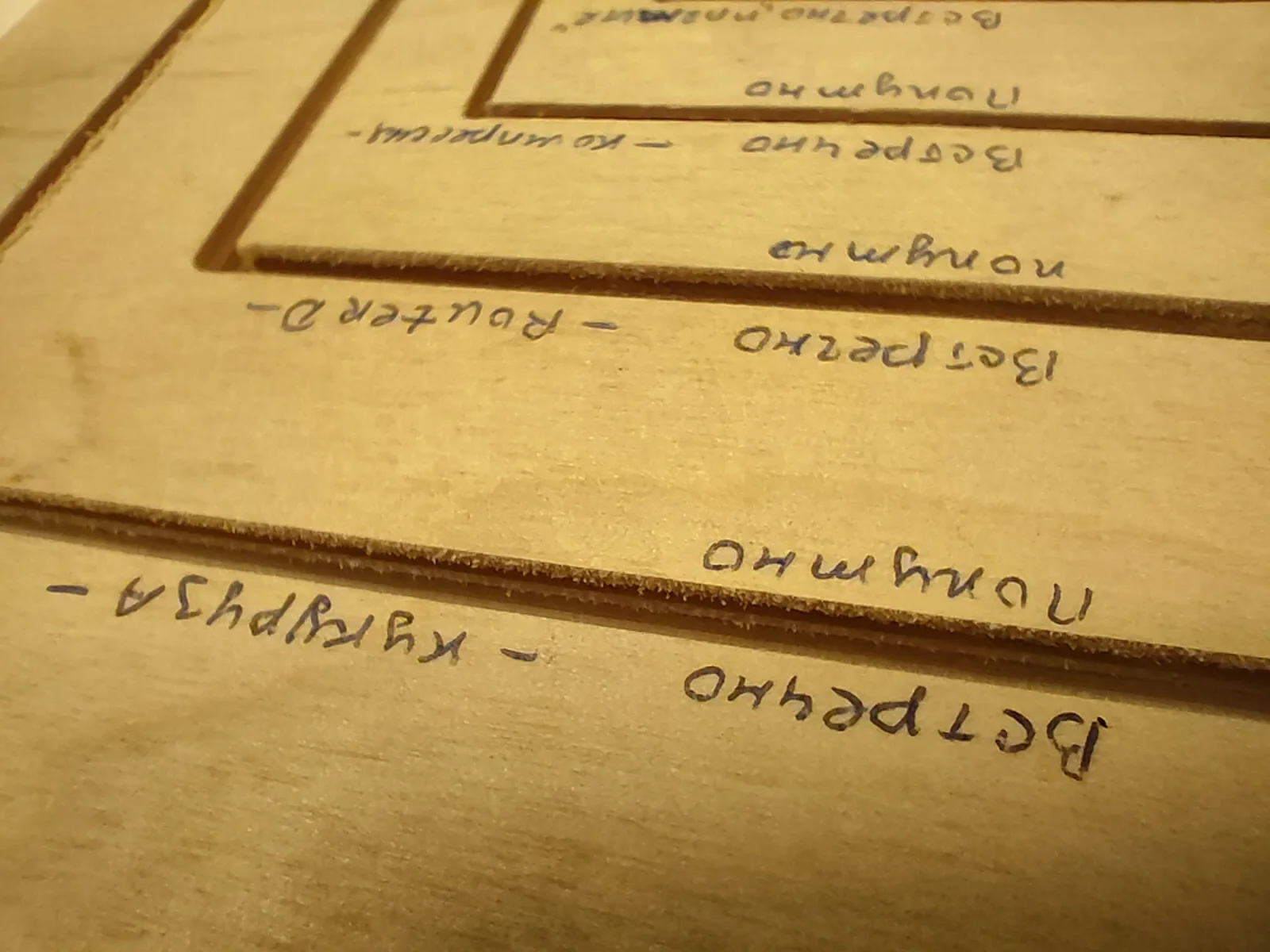

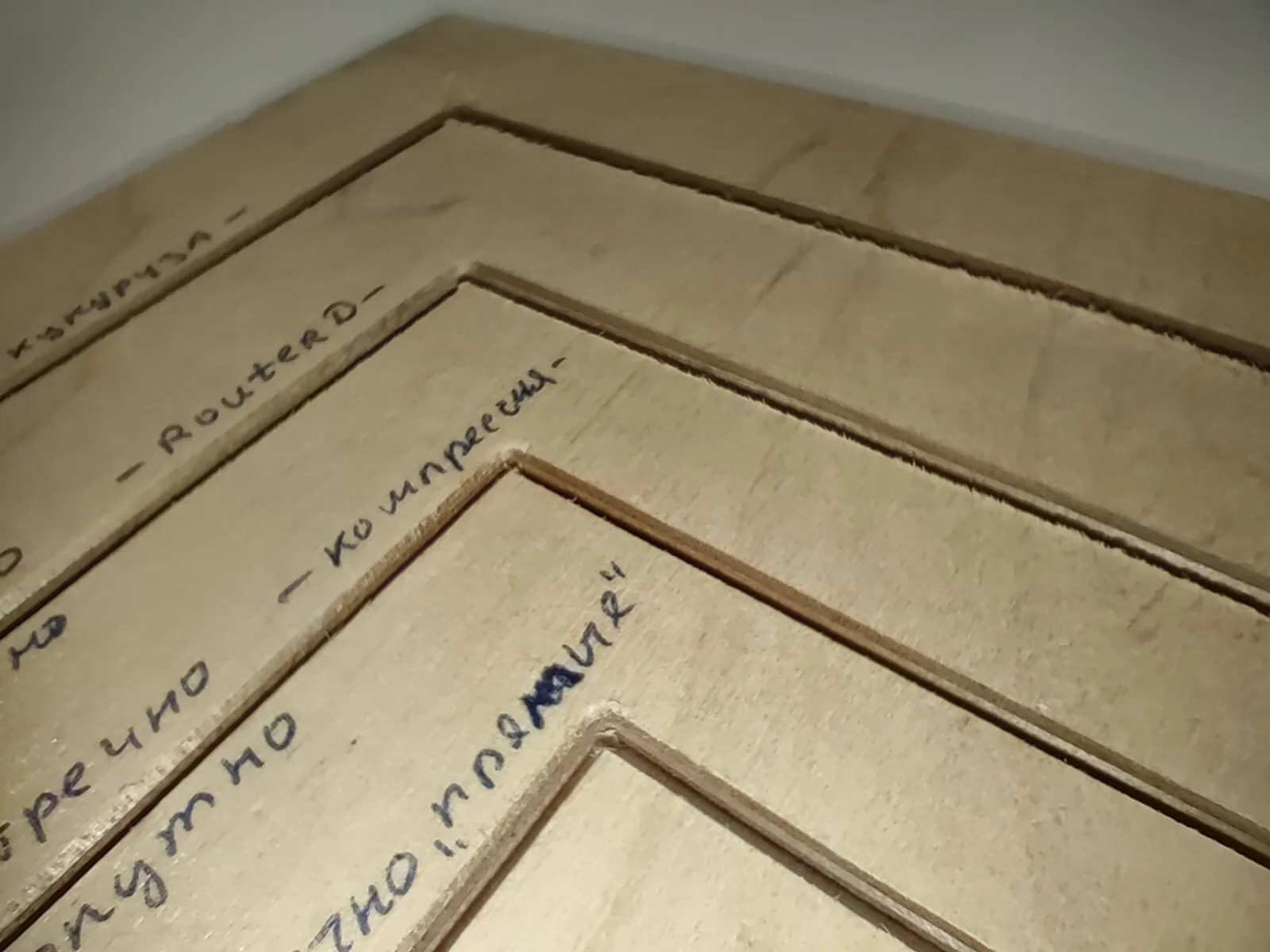

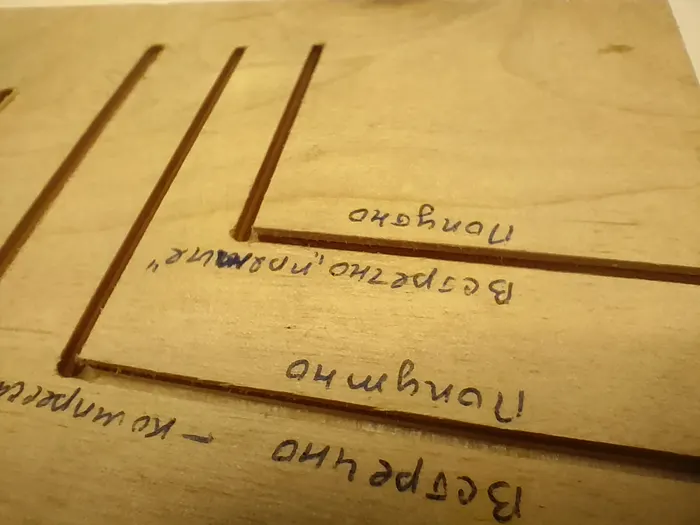

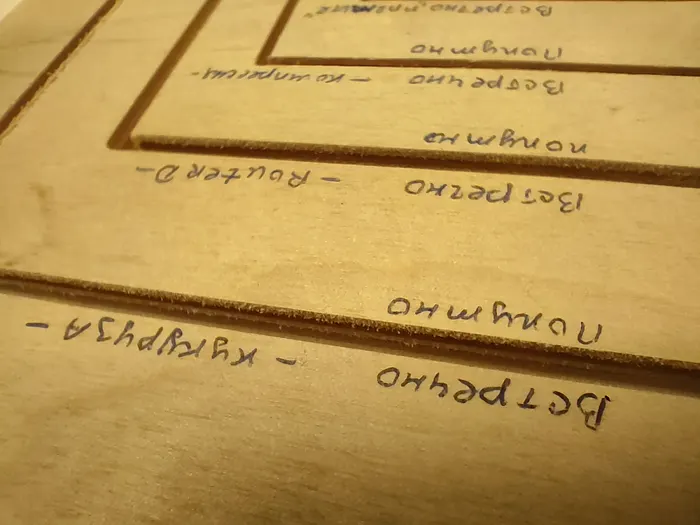

Тест 4: фанера вдоль и поперёк волокна

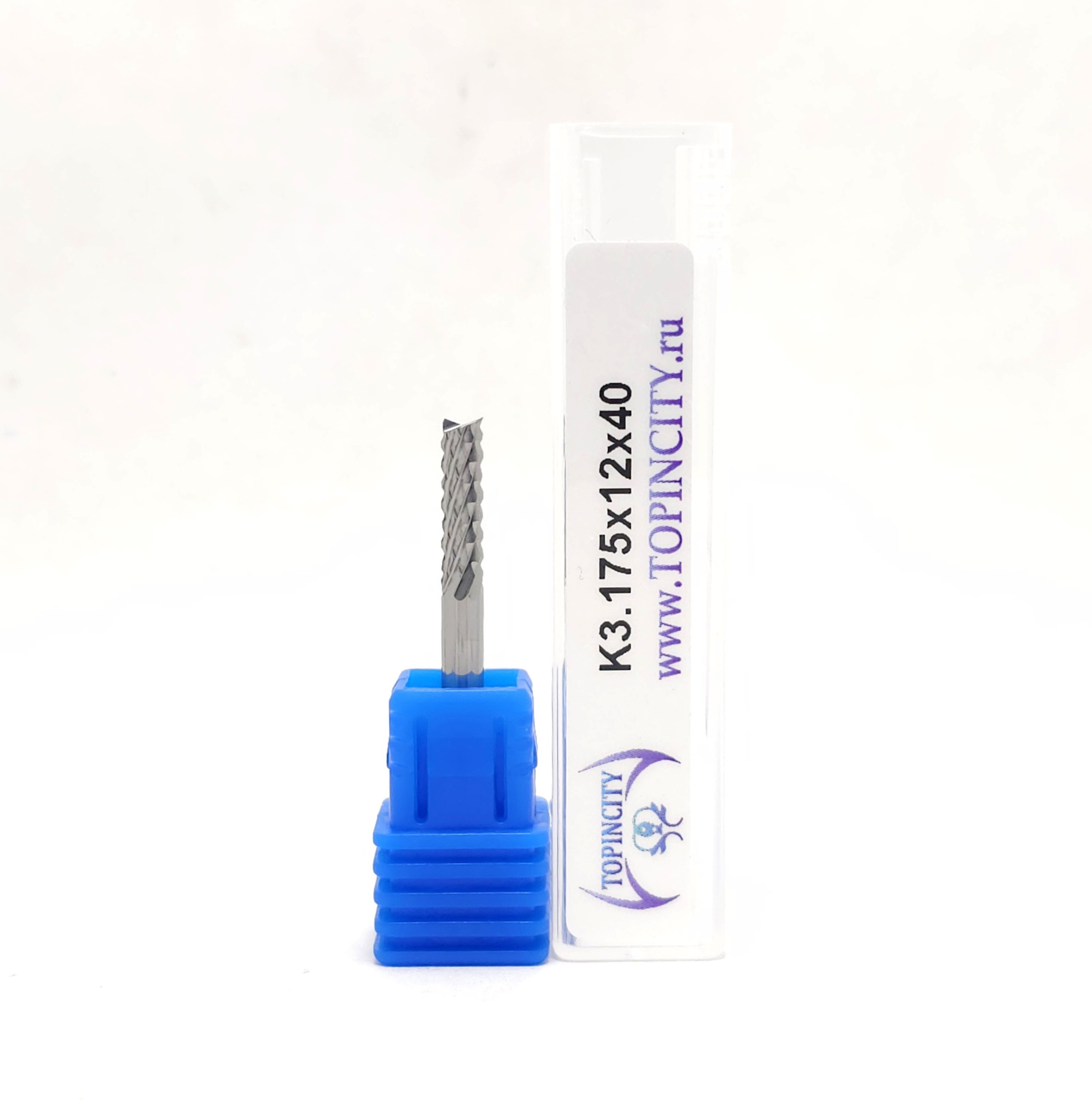

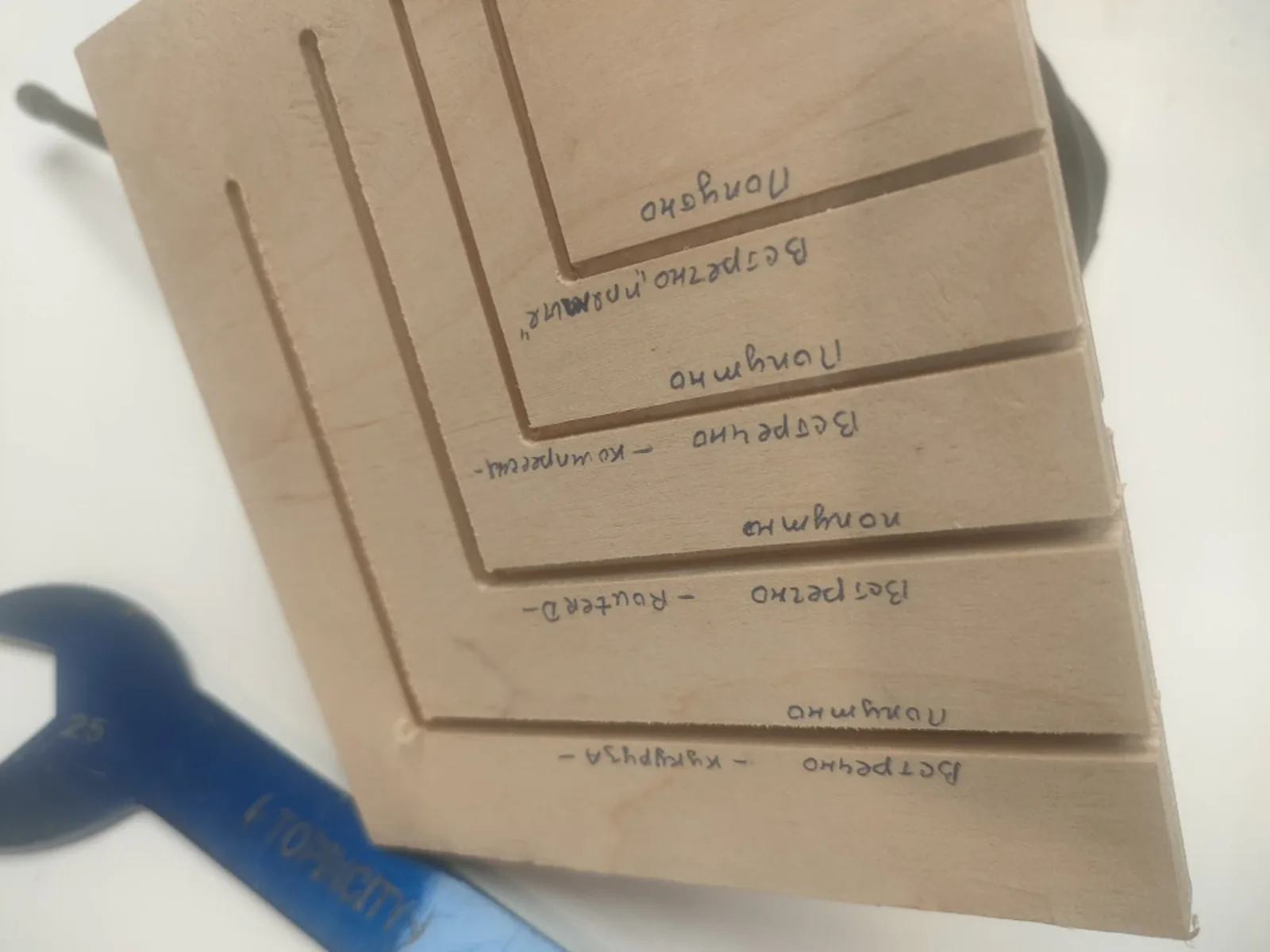

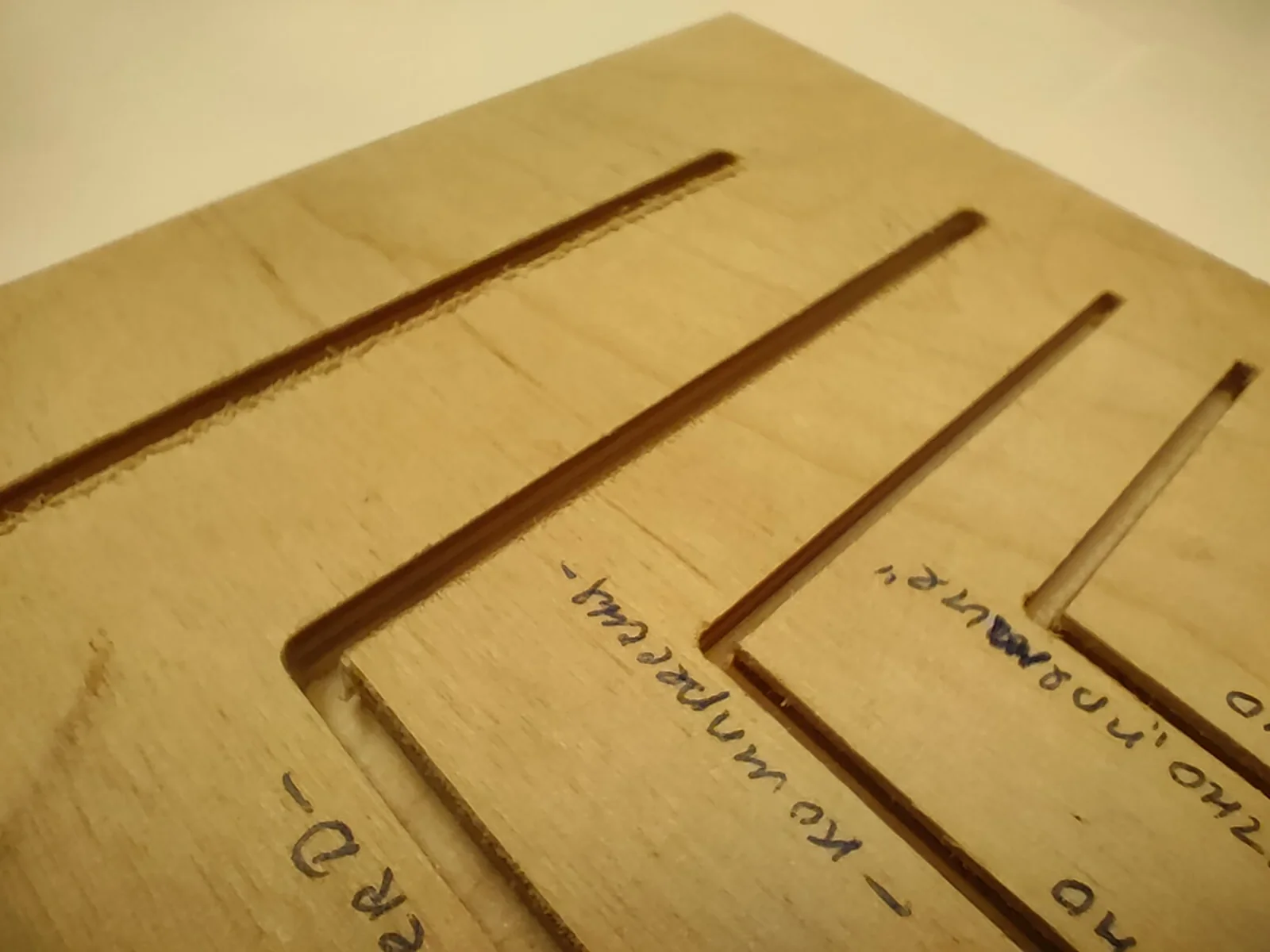

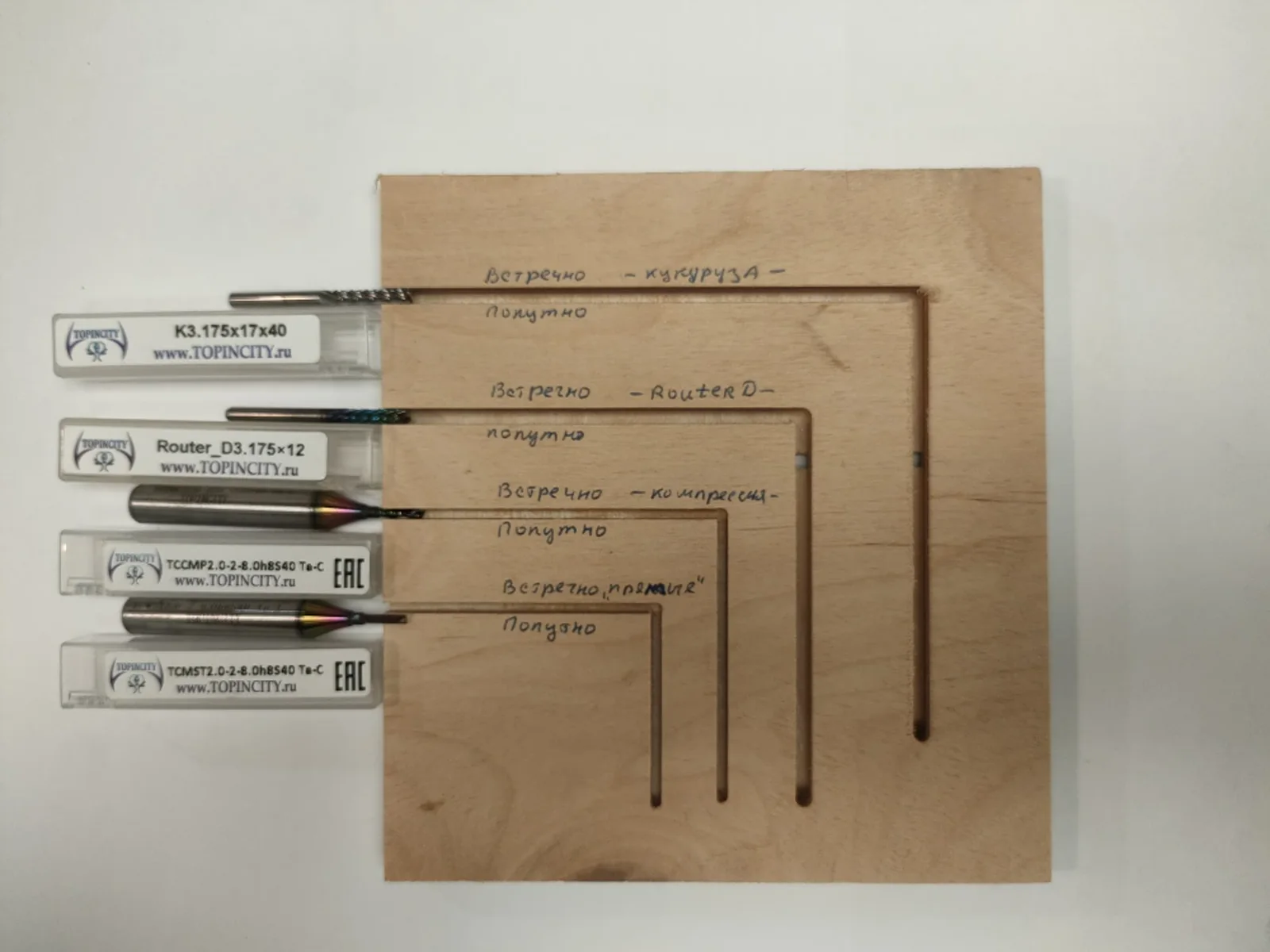

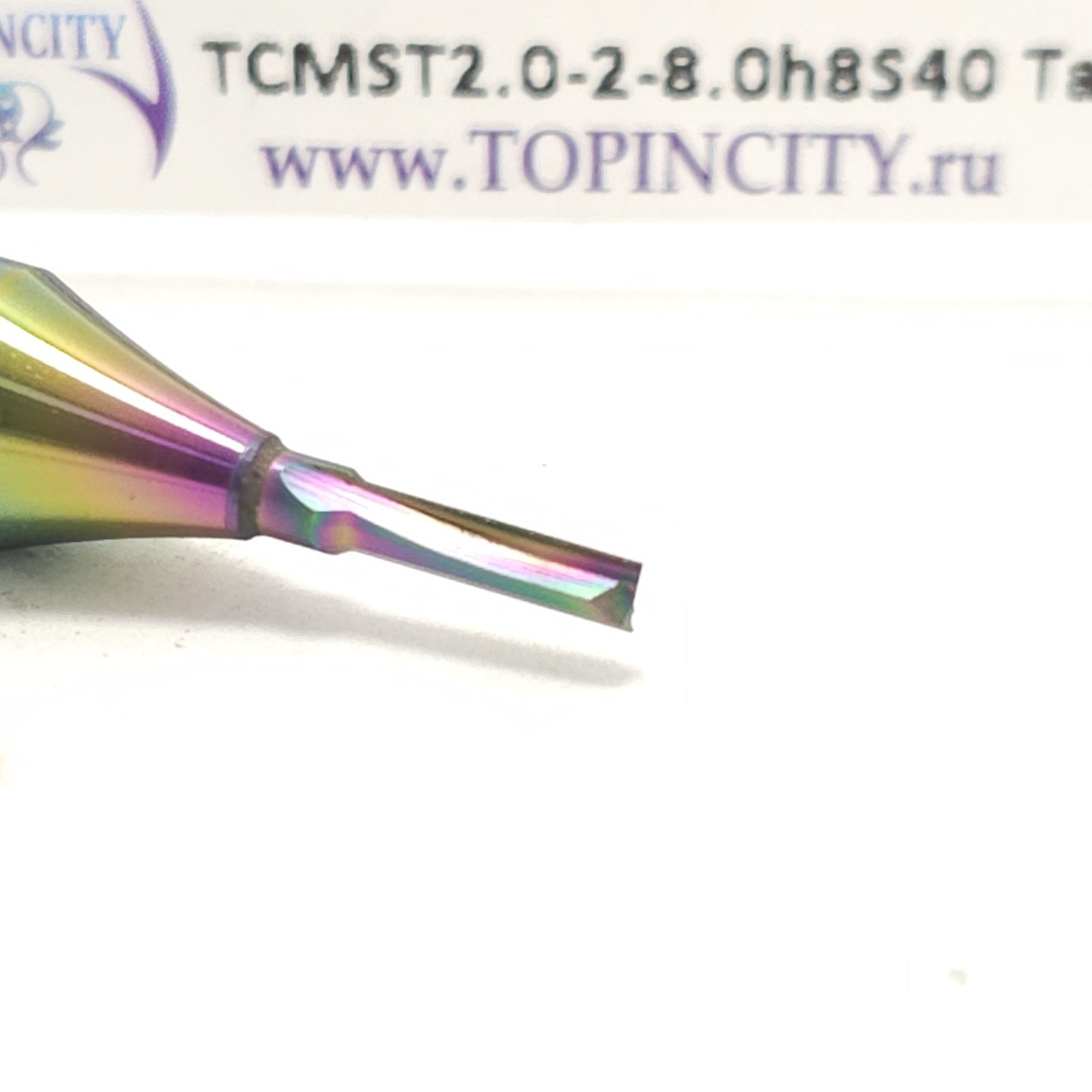

Для простого раскроя применялась рашпильная фреза K3.175x12x40. Прижимная RouterD3.175x12 nACo уменьшила ворс на рёбрах, но сильнее удерживала стружку в пазу. Компрессионная TCCMP2.0-1-8.0h8S40 Ta-C дала чистые рёбра, однако удаление стружки из глубокого паза заняло больше времени. Прямая TCMST2.0-2-8.0h8S40 Ta-C показала один из лучших результатов при проходе 4 мм.
| Операция | Инструмент | Режим испытания | Наблюдение |
|---|---|---|---|

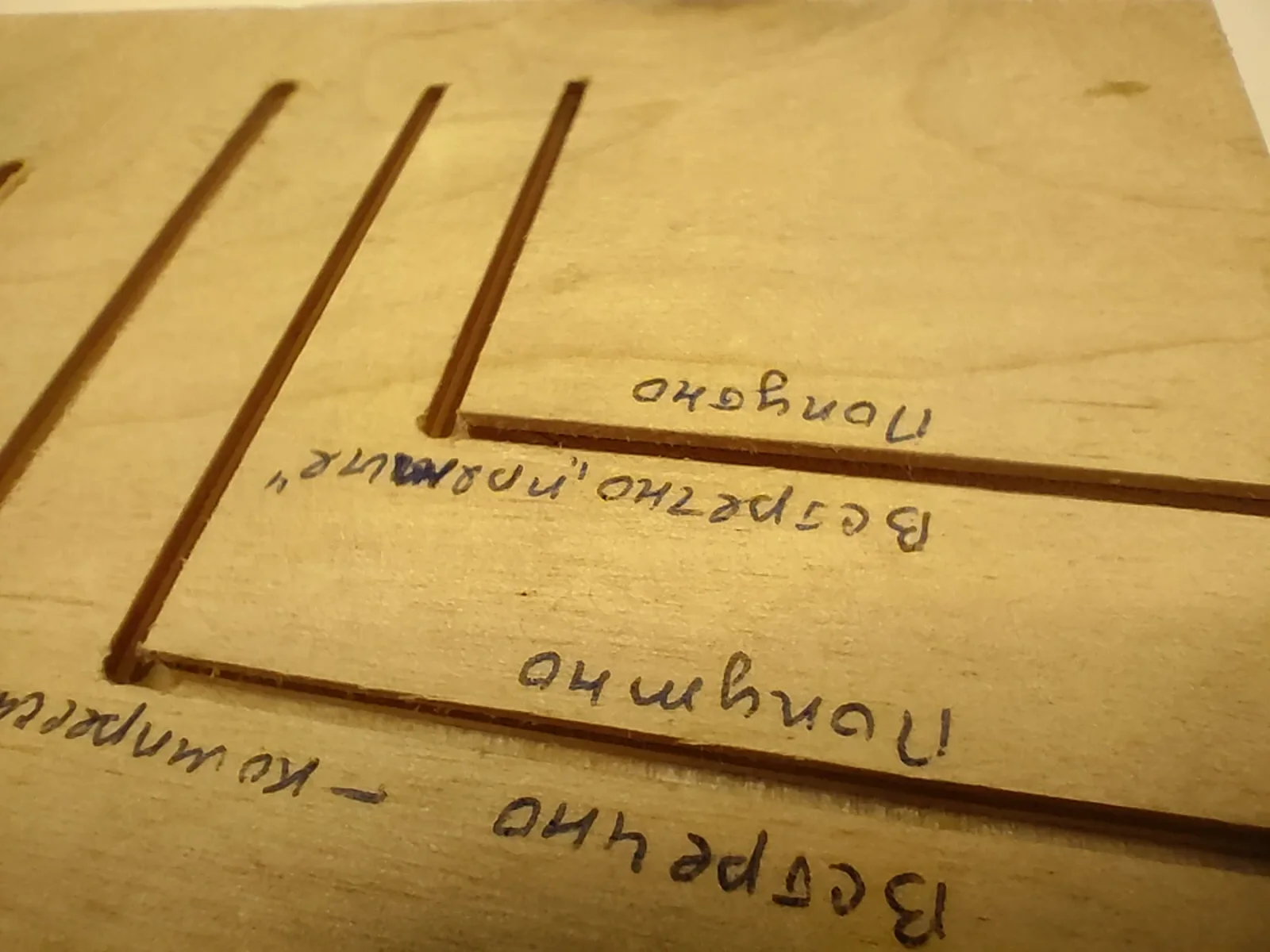

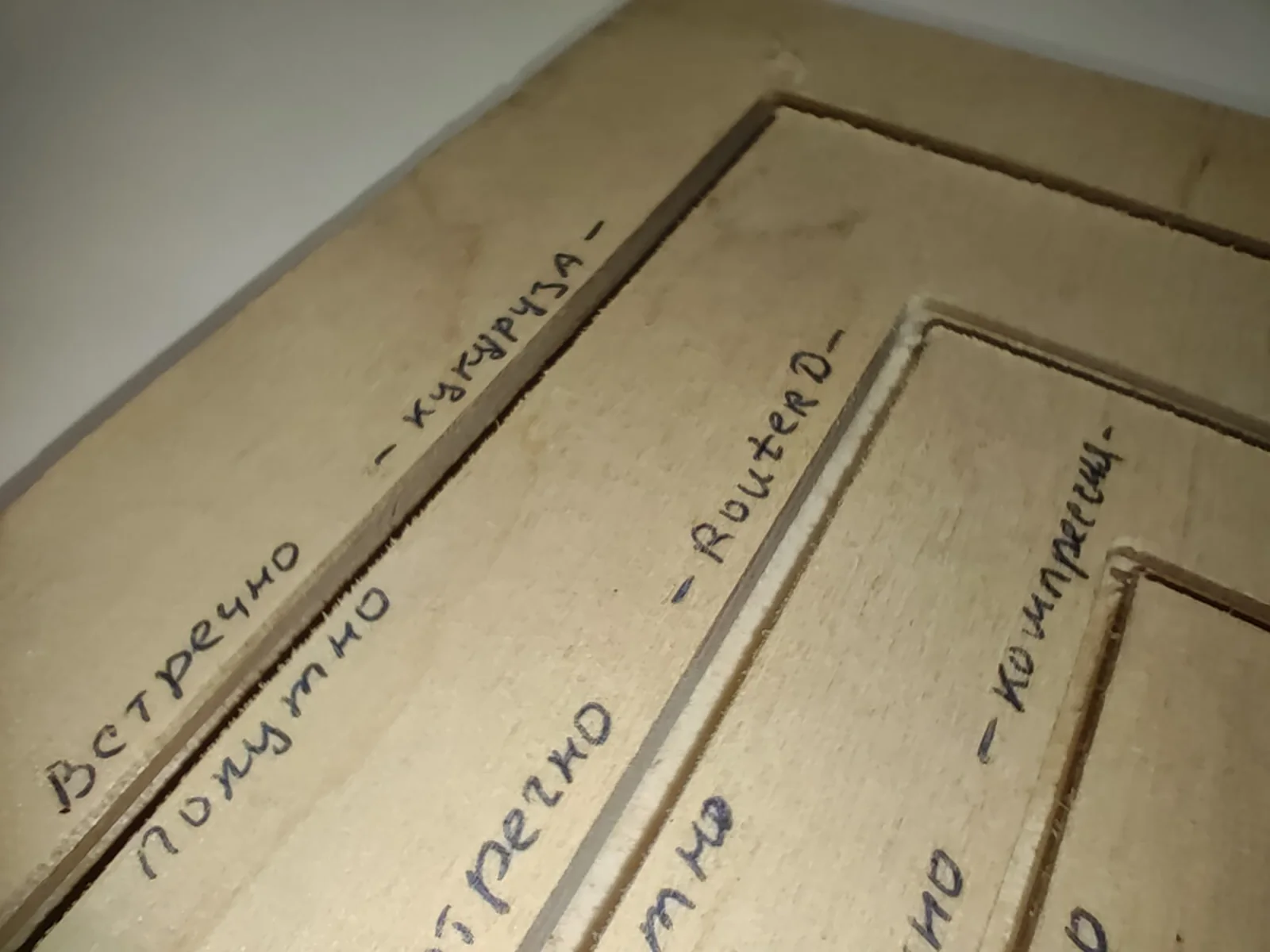

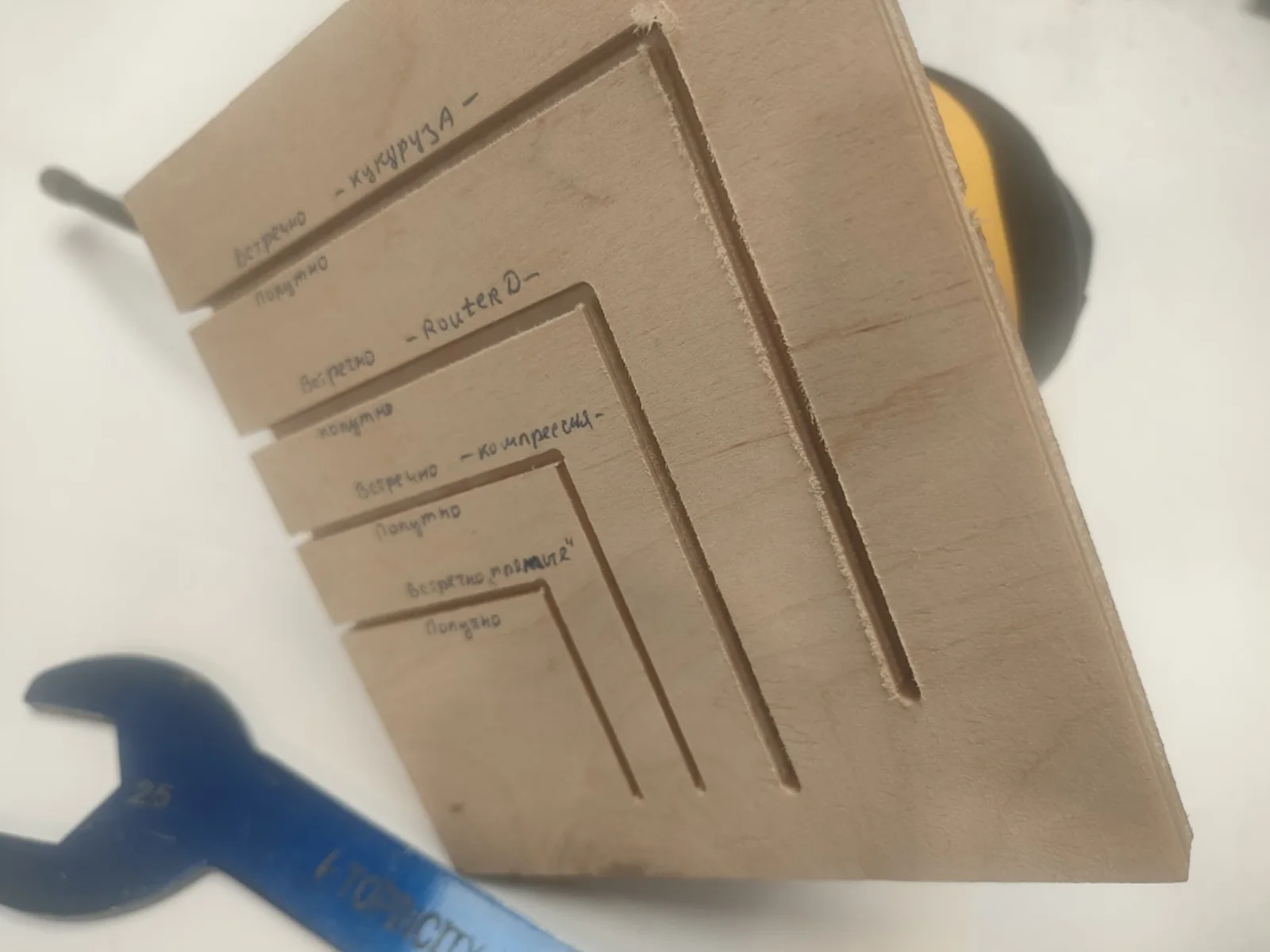

| Раскрой фанеры, Ap 6,3 мм | K3.175x12x40 | S 21 000; F 1 000 | Обычный результат для быстрого раскроя; вдоль волокна ворса меньше. |
| Раскрой тонкого листа | RouterD3.175x12 nACo | S 21 000; F 1 000; Ap 6,3 мм | Минимум ворса, но стружка прессуется в паз. |
| Раскрой без ворса | TCCMP2.0-1-8.0h8S40 Ta-C | S 21 000; F 1 000 | Чистые оба ребра; требуется эффективное удаление стружки. |
| Прорезание 4 мм | TCMST2.0-2-8.0h8S40 Ta-C | S 21 000; F 1 000; Ap 4 мм | Чистые стенки и верхние рёбра, стружка удаляется легче. |

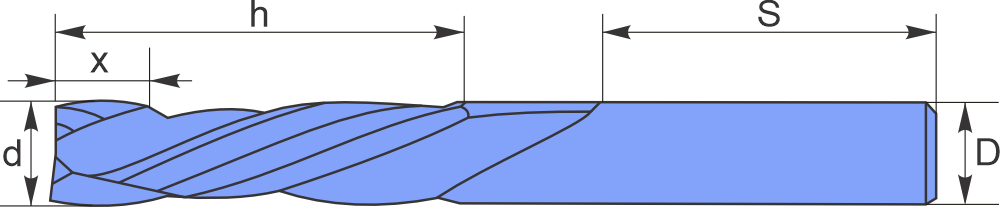

Инструмент из теста 4:
Тест 5: карбон, стеклотекстолит, HPL и паронит

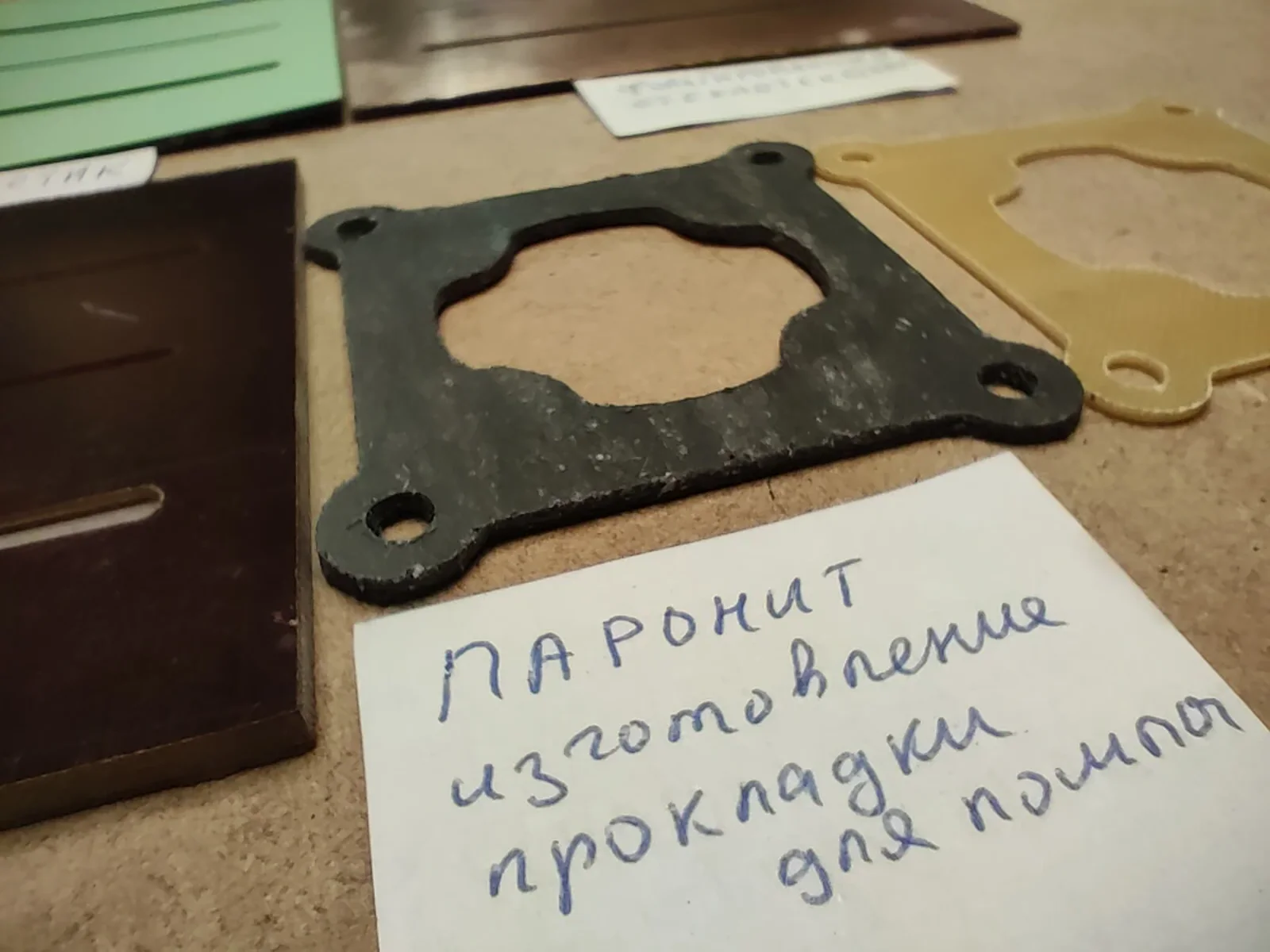

В финальной серии сравнивались шесть листовых материалов. Тонкие образцы прорезались насквозь, а более толстые обрабатывались на глубину около одного диаметра фрезы. Паронит накрывался листом стеклотекстолита, чтобы не разрушаться под прижимом.

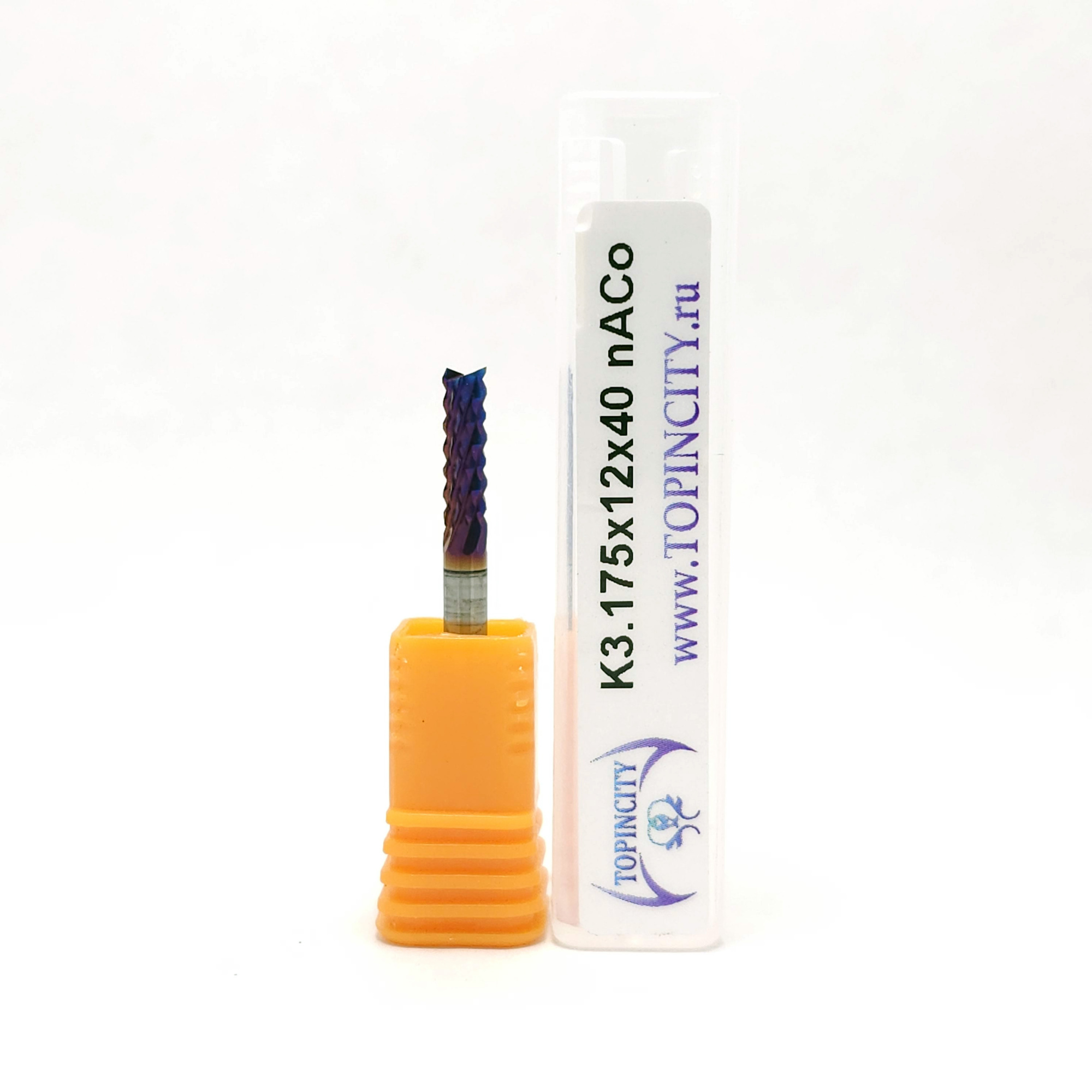

Обычная K3.175x12x40 обеспечила ожидаемый результат простого раскроя. RouterD1.5x8 nACo и RouterD3.175x12 nACo дали более чистую кромку и уменьшили сколы на тонких листах. Для карбона и стеклотекстолита эти режимы применимы после пробного прохода с обязательным удалением пыли и стружки.
| Материал | Инструмент | Режим испытания | Результат |
|---|---|---|---|
| Карбон (стеклопластик) | RouterD3.175x12 nACo | S 21 000; F 1 000 | Чистая кромка и меньше сколов; применять спиральное врезание. |

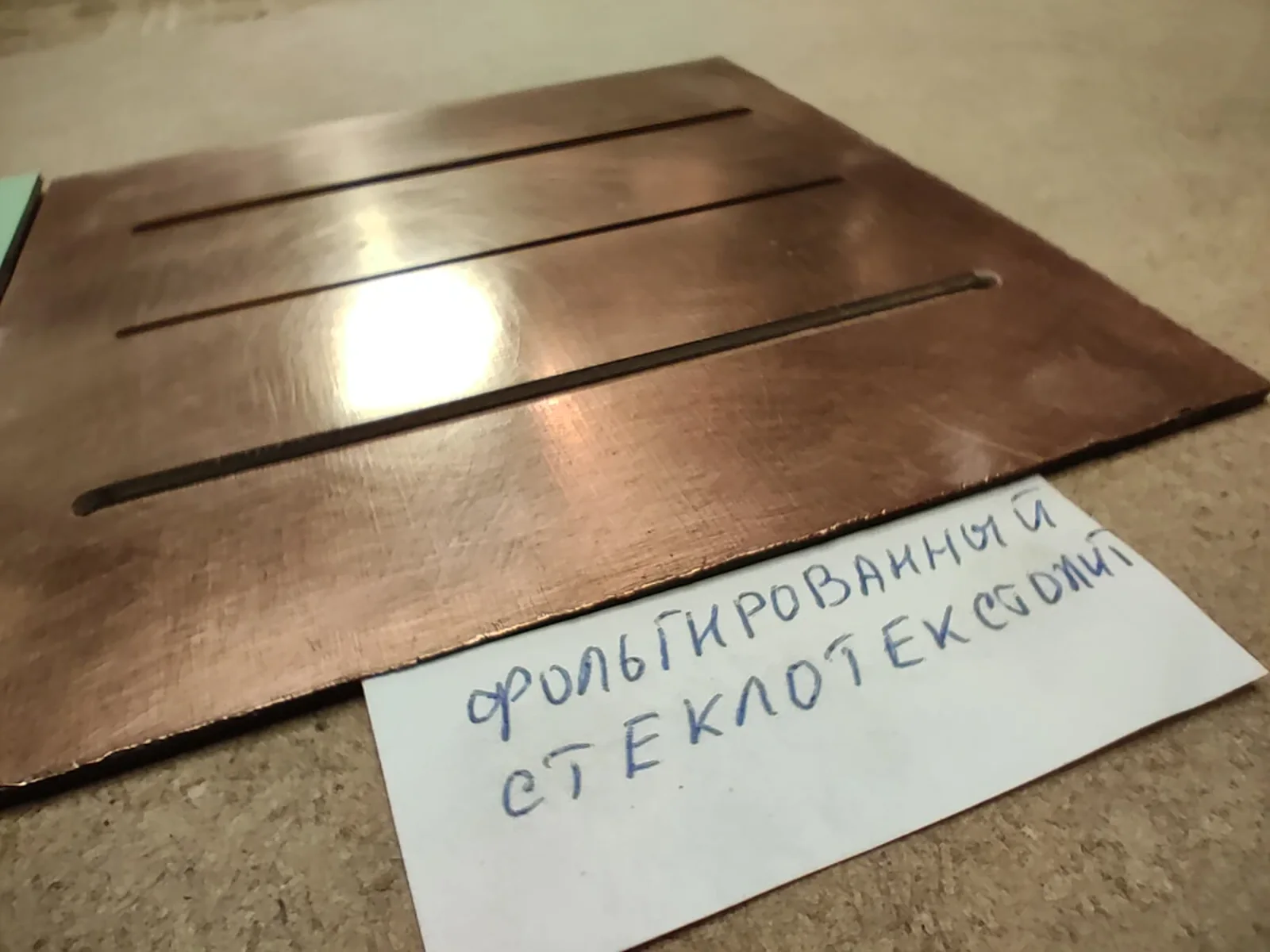

| Фольгированный стеклотекстолит | RouterD1.5x8 nACo | S 21 000; F 600 | Отличный результат на тонком листе. |

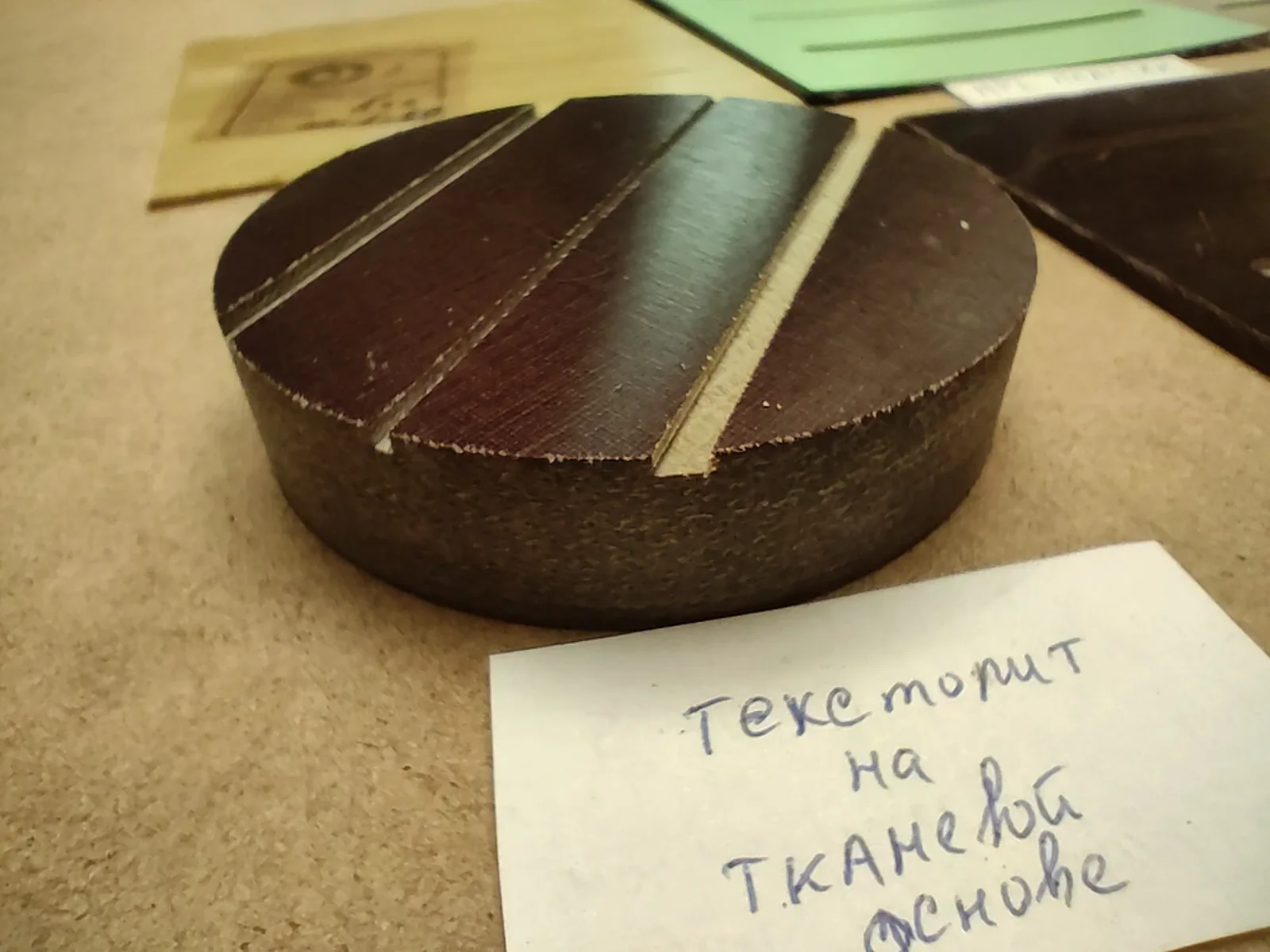

| Текстолит и формальдегидный текстолит | K3.175x12x40 | S 21 000; F 1 000 | Подходит для обычного раскроя; ресурс повышает версия nACo. |
| Паронит | RouterD3.175x12 nACo | S 21 000; F 1 000 | Прижим уменьшает повреждение рыхлой стенки. |
| HPL и композитные листы | TCCMP2.0-1-8.0h8S40 Ta-C | S 21 000; F 1 000 | Компрессия снижает сколы на рёбрах, но удерживает стружку. |
Инструмент из теста 5:
Рекомендации по обработке композитов
- Начинайте с пониженной подачи и короткого пробного прохода на обрезке.
- Для карбона, стеклопластика и текстолита используйте эффективное удаление пыли; не допускайте забивания канавок смолой.
- Не врезайте инструмент вертикально в лист: применяйте угловое или спиральное врезание.
- На тонких листах проверяйте прижим и направление вращения: RouterD и компрессионные фрезы уменьшают сколы, но могут уплотнять стружку в пазу.
- При обработке OSB и фанеры учитывайте направление верхнего слоя и разницу между встречным и попутным резом.
Параметры, использованные в тестах, относятся к конкретным условиям фрезеровки и не являются универсальными режимами для любого станка. Обороты, подачу, глубину и ширину резания необходимо подбирать с учетом мощности и жесткости оборудования, вылета инструмента, состояния шпинделя и цанги, закрепления заготовки и характеристик обрабатываемого материала.
Точные расчёты стартовых режимов можно выполнить в таблице режимов резания TOPINCITY. После изменения материала, диаметра или стратегии обработки режимы нужно пересчитать и проверить на безопасной заготовке.
Частые вопросы о фрезеровании карбона и композитов
Какие материалы можно обрабатывать фрезами из тестов?
В испытаниях обрабатывались ДСП с HPL, ламинированная ДСП, OSB, фанера, карбон (стеклопластик), фольгированный стеклотекстолит, текстолит и паронит. Для каждого материала нужно подобрать подходящую геометрию и проверить режим на обрезке.
Какую фрезу выбрать для HPL и ламинированной ДСП?
В тестах чистый результат показали фрезы со стружколомом TRB и Turbo, а также фреза с прямыми зубьями TCTST. Выбор зависит от толщины листа, операции и требуемой чистоты кромки.
Какая фреза подходит для OSB и фанеры?
Для OSB и фанеры в испытаниях применялись компрессионные TCTRC и TCCMP, рашпильные K3 и RouterD, а также фрезы со стружколомом. Компрессионная и прижимная геометрия помогают уменьшить сколы и ворс, но требуют эффективного удаления стружки.
Как фрезеровать карбон и стеклотекстолит на ЧПУ?
Используйте пробный проход, надёжный прижим и эффективное удаление пыли. Не врезайте инструмент вертикально в лист — применяйте угловое или спиральное врезание и следите, чтобы канавки не забивались смолой.
Можно ли перенести режимы из статьи на другой станок?
Нет. Обороты, подачу, глубину и ширину резания необходимо заново проверить с учётом мощности и жёсткости станка, вылета инструмента, состояния шпинделя и цанги, крепления заготовки и свойств материала.
Где рассчитать стартовые режимы резания?
Стартовые значения можно рассчитать в таблице режимов резания TOPINCITY, а затем проверить на безопасной пробной заготовке после изменения материала, диаметра или стратегии обработки.
