Важное замечание! Если Вы привыкли приобретать цанги «восточных» иностранных компаний, то они обычно указывают, так называемый, класс точности буквами: N, A, AA, AAA. Но так как официальных стандартов по этим буквам не существует - недобросовестные продавцы, и даже некоторые именитые производители, которые особо популярны на отечественном рынке, пользуются этим и реализуют менее качественные цанги по более высокой цене. С высокой вероятностью, если на коробке или самой цанге указаны биения цифрами, то так оно и есть, но полностью полагаться на данные значения нельзя, особенно от «восточных» иностранных компаний. Подробнее про биения цанг в этом видео.

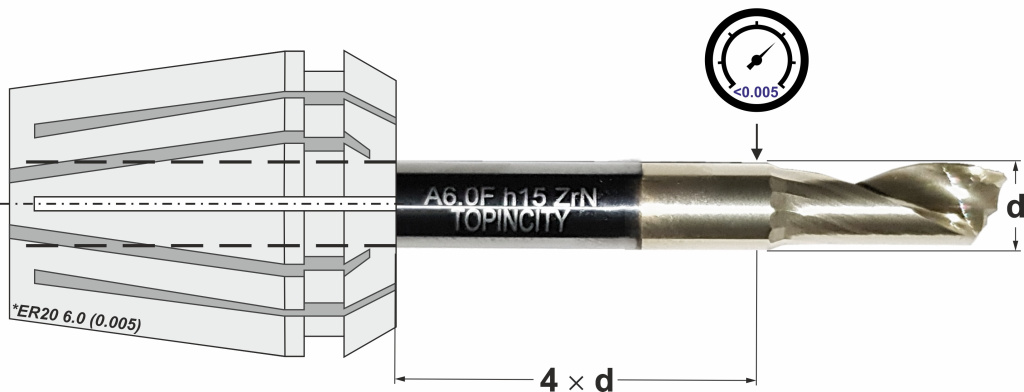

Способ измерения биений

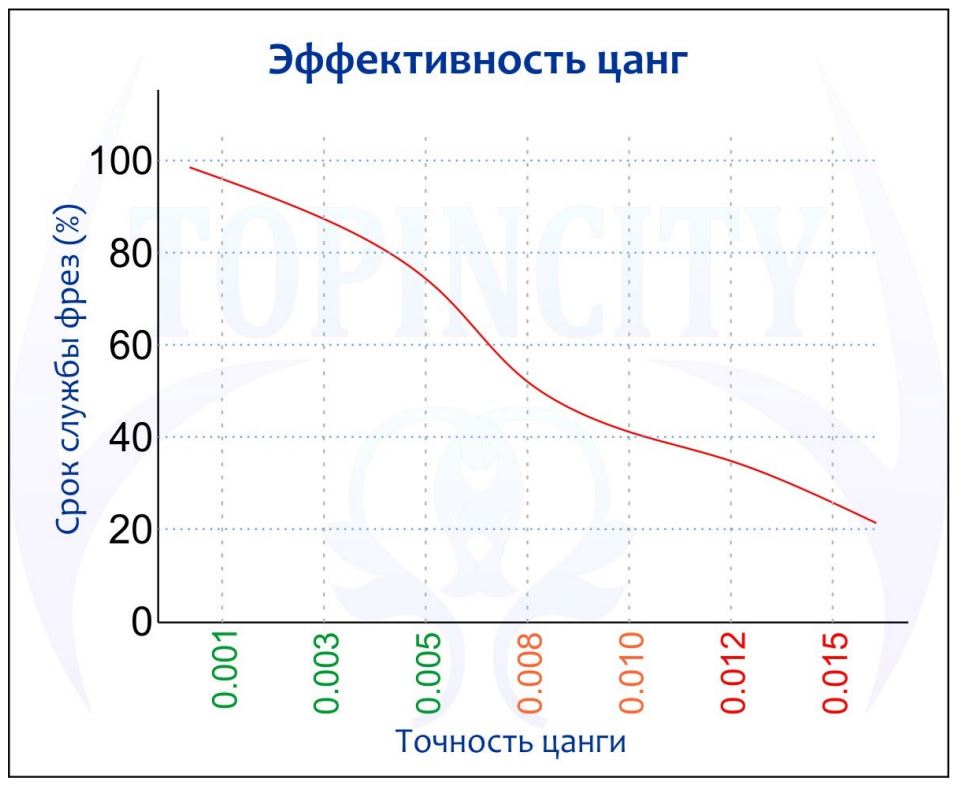

По стандартам измерения точности цанг биения измеряются на вылете четырёх диаметров зажатого инструмента в цанге. Многие недобросовестные компании измеряют биения на вылете 3-х диаметров, чем завышают характеристики цанг более чем на 25%. Например, если цанга измеряется на вылете 4-х диаметров и значения биений выходит 0.008мм, то на вылете 3-х диаметров может быть уже 0.005 мм, а это завышение характеристик на 40%, тоже самое относится и к биениям 0.010 мм, по факту - это 0.015 мм при верном измерении. Потеря 10% от срока службы инструмента/фрез/гравера за каждые 0.002 мм биений. Таким образом, применяя стандартные не прецизионные цанги с 0.015 мм биений (или 0.010мм - при измерении 3х диаметров), уменьшается срок службы инструмента более чем в 2 раза, по сравнению с цангой с 0.005мм.
Классы точности
- N — это отбраковка или в худшем случае б/у, но которой всё еще можно пользоваться, и если будет точность 0.015 мм - то очень повезло. Так же, если ничего не написано, то это будет серия N, обычно у них биения больше 0.020мм, самое худшее, что удалось замерить, это 0.065 мм, а это в 13 раз! выше рекомендуемых. Инструмент будет очень быстро выходить из строя, а граверы ломаться не успев поработать;
В основном у добросовестных производителей принята следующая маркировка:
- A — биения до 0.015 мм - в некоторых случаях пишут до 0.01 (0.010), округляя в меньшую сторону, а это завышение характеристик почти на 40%, но это таже самая цанга с биениями до 0.015, т.к. с биениями до 0.010 не существует и в промышленных масштабах не производится. Срок службы инструмента - минимальный. Обычно именно такие цанги прикладывают при приобретении нового станка, в некоторых случаях это могут быть даже цанги серии N.
- AA — биения до 0.008 мм - хорошая цанга по соотношению цена/качество, только с этого значения биений их обычно называют прецизионными, но они всё равно немного не дотягивают до настоящих прецизионных - 0.005 мм. Не рекомендуется использовать при фрезеровке металлов, даже цветных, а также на высоких оборотах свыше 18 000 об/мин. Срок службы инструмента - средний;
- AAA — до 0.005 мм - одна из лучших цанг (у нас такие есть). В отечественных магазинах представлена редко, возможна подделка 50/50 - смотрите страну производства. Рекомендуется при фрезеровке металлов или при работе длинными фрезами, где вылет общей длины инструмента из цанги более четырёх диаметров режущей части. Также и на более мягких материалах позволяет увеличить качество фрезеровки и стойкость инструмента. Срок службы инструмента - близок к максимальному;
- До 0.003 мм - лучшая цанга. В отечественных магазинах практически не встречается, в основном только под заказ, высокая вероятность подделки, цена в 2-3 раза выше чем у 0.005 мм, рекомендуется при фрезеровке микроинструментом с диаметрами 0.01-0.5мм, особенно на оборотах свыше 30 000 об/мин. Срок службы инструмента - максимальный.

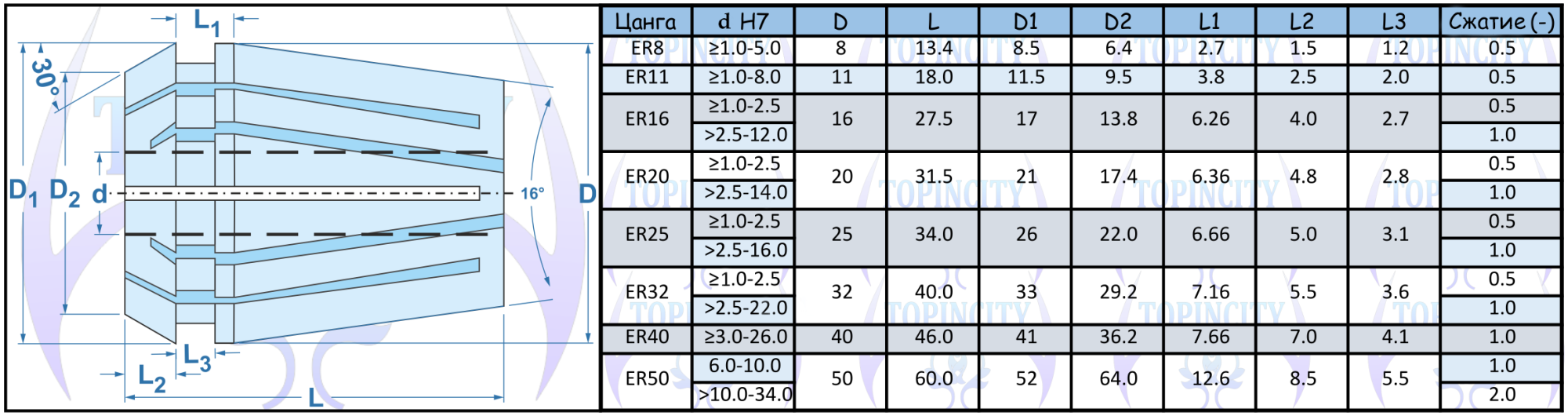

Если указаны другие цифры (точнее) по данным буквам — это обман или маркетинговый ход. Цена за серию ААА где-то на 20-30% выше чем АА, и в разы чем А. Если подозрительно низкая цена, что, к сожалению, не гарантия честности продавца, то 100% подделка. Проверить визуально, без различных инструментов, можно посмотрев на выемку снаружи цанги (паз L3 на фото выше), если оно грязное/темное/черное/ржавое, т.е. сильно отличается от полированной части цанги, то данная цанга не лучше 0.008 мм (серия АА), а может быть и хуже, например, 0.015 (А). Но это не 100% гарантия качества, продавец, или непосредственно производитель, может предварительно почистить данное место, тогда необходимо использовать специальную измерительную головку для измерений.

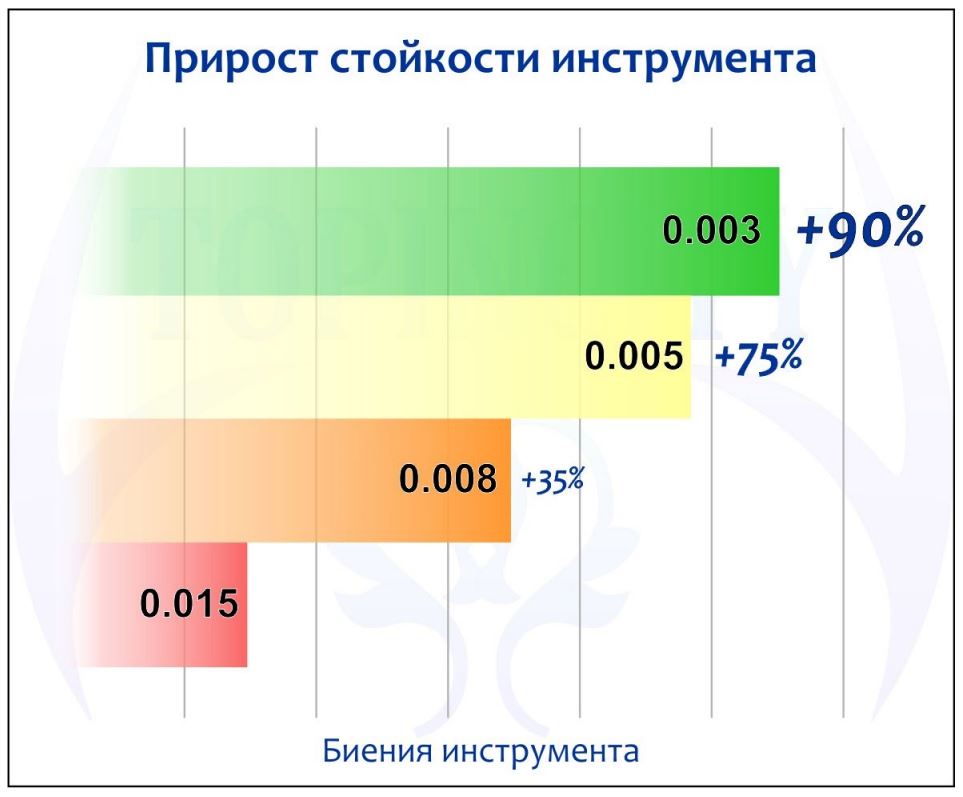

Цангами с биениями выше 0.008 мм (АА) настоятельно не рекомендуется работать, т.к. значительно падает стойкость инструмента вплоть до 4-5 раз из-за повышенных вибраций при фрезеровке, что так же уменьшает ресурс подшипников шпинделя и других узлов станка. От вибраций пострадает качество фрезеровки, в т.ч. уменьшится ресурс самой цанги, и менять её придется не раз в год - полтора, а значительно чаще. Не забывайте, что даже самая лучшая цанга с биениями 0.003мм со временем изнашивается и биения могут составлять 0.008 мм или выше.
