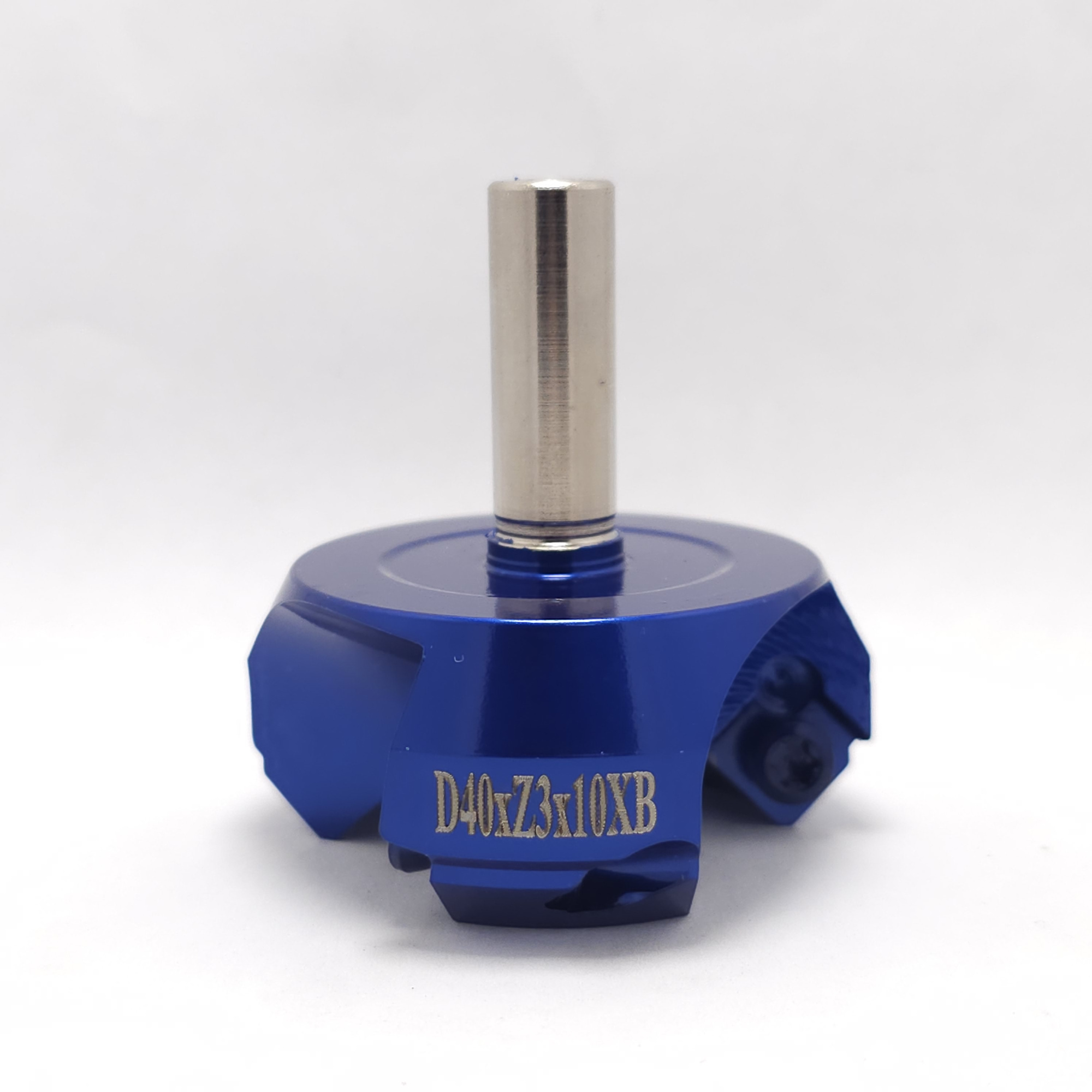

D40xZ3x10ХВ - Фреза торцевая со сменными пластинами (СМП)

Низкопрофильная торцевая фреза с хвостовиком 10мм со сменными многогранными пластинами SEHT1204 для установки на любой шпиндель, начиная с цанги ER16.

Материал фрезерной головки: хромванадиевая сталь. За счет глубокого прокаливания выгодно отличается по сроку службы от головок из незакаленной стали или алюминия, в которых, при непродолжительной работе, быстро изнашивается резьба. В данной головке, из хромванадиевой стали, срок службы практически неограничен.

Назначение: Высококачественное выравнивание поверхностей различных материалов, включая цветные металлы, древесину, эпоксидные смолы и пластики.

Передовая разработка, низкопрофильная фреза для использования с многоосевыми ЧПУ центрами, в том числе и на обычных станках с ЧПУ, где требуется небольшая нагрузка на оси в части снижения вибраций всей системы. Модель подходит для шпинделей с различными цангами, в том числе ER16, ER20, ER25, ER32, ER40, ER50 (используется цанга диаметром 10мм)

Также в модели имеется дополнительная опция установки СОЖ со специальным расположением форсунок, обеспечивающая внутреннюю подачу СОЖ в место реза и одновременно на заготовку для смыва оставшейся стружки. Данная опция позволяет увеличить КПД и качество обрабатываемой заготовки, а также продлевает срок службы вставок.

Подходит для четырёхгранных пластин типа "SE.." Такой тип пластин выгодно отличается от аналогов, так как у пластин 4 режущих грани, и как только затупится одна грань, можно перевернуть и продолжить работу, что позволяет сэкономить на инструменте до 4-х раз (от 79руб./1 грань) и работать всегда новым инструментом.

Пластины в комплект не входят. Приобрести поштучно, или комплект из 10 (20шт) можно ниже.

Важные рекомендации

- Для удобства эксплуатации и продления срока службы резьбовых соединений - смазывайте смазкой резьбовые соединения.

- При установке фрезерной головки, на которую установлены пластины, используйте перчатки, чтобы не повредить руки острыми гранями пластин.

- Заготовка должна качественно крепиться к столу станка, чтобы снизить вибрации. Вибрирующая заготовка "ударяет" по пластинам и пластины могут получить сколы, а также сильно ухудшится качество фрезеровки.

- Направляющие подшипники станка не должны иметь люфтов. Качество поверхности при движении по оси с изношенными подшипниками будет ухудшено, это отразится в рисунке на поверхности заготовки.

- Шпиндель должен быть выставлен строго вертикально, например приспособлением с названием "балеринка". Если шпиндель не выставлен вертикально, то будут наблюдаться полосы между проходами (шаг в сторону).

- Для великолепного качества выравнивания поверхности рекомендуется подводить фрезу снаружи заготовки, и отводить за пределы заготовки, а также двигать фрезу только вдоль волокна при обработке древесины.

Примерные режимы для высокоскоростных шпинделей

Обороты шпинделя: 6000 об/мин
Горизонтальная подача:
- 1500мм/мин (зеркало)
- 1800мм/мин (оптимально)
- 2250мм/мин (максимум, слегка видны радиусы)
Съём в слой:
- 0.2 мм (финиш, зеркальная поверхность)
- до 2.0 мм (оптимально)
- 3.0 мм (максимальный съём, если более, то возможна остановка шпинделя)
Допустимый шаг в сторону: 39 мм Обороты шпинделя: 6000 об/мин
Горизонтальная подача:
- 1500мм/мин (зеркало)
- 1650мм/мин (оптимально)
- 1800мм/мин (максимум)
Съём в слой:
- 0.1 мм (финиш, зеркальная поверхность)
- до 2.0 мм (оптимально)
- 1.5 мм (максимальный съём, если более, то возможны сколы пластин)
Допустимый шаг в сторону: 39 мм Обороты шпинделя: 6000 об/мин
Горизонтальная подача:
- 600мм/мин (зеркало)
- 750мм/мин (оптимально)
- 900мм/мин (максимум)
Съём в слой:
- 0.02 мм (финиш, зеркальная поверхность)
- до 0.1 мм (оптимально)
- максимальный съём: в зависимости от уровня состаренности алюминия Д16-Т
Допустимый шаг в сторону: 39 мм

Режущий диаметр (d) - 40мм, Угол в плане - 45мм, Диаметр фрезы (d2) - 55мм, Режущая высота (ap) - 6мм, Диаметр хвостовика (D) - 10мм, Общая длина (L) - 50мм, Количество зубьев (z) - 3, Тип пластин - SE**1204, Вылет при установке (h) - 20мм, Дополнительные опции - InjectM8 - для внутренней подачи СОЖ, Комплектация - 3 винта T20IP M4.5 и ключ T20IP, Материал головки - Хромванадиевая сталь, Тип товара - Фреза торцевая со сменными пластинами (СМП)
